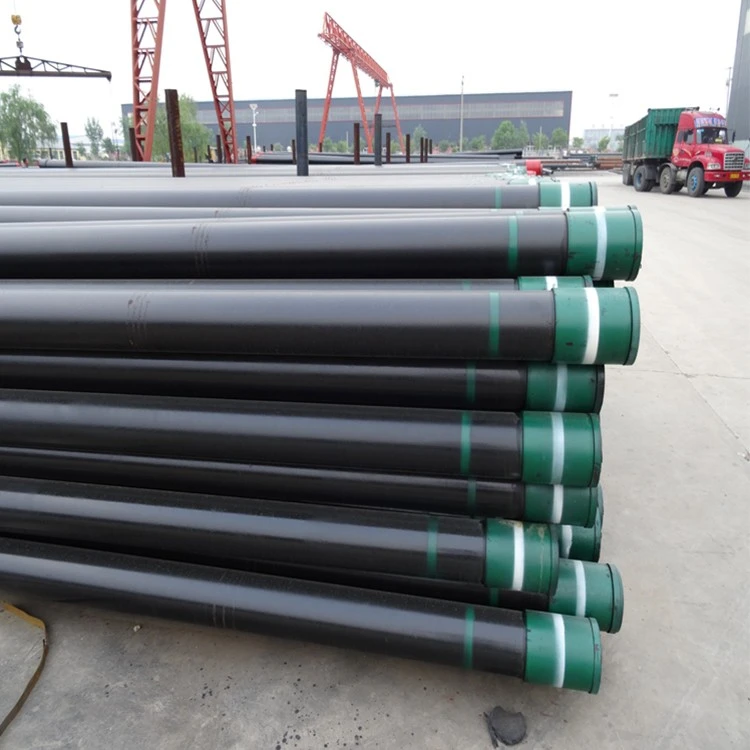

Buttress Thread Casing (BTC): een uitgebreide gids voor API-standaard behuizingsverbindingen

Buttress Thread Casing (BTC) is een van de meest gebruikte API-standaard behuizingsverbindingstypen in de mondiale olie- en gasindustrie. Gedefinieerd en gereguleerd door API-specificatie 5B (draadmeting en inspectie) en API-specificatie 5CT (productvereisten voor behuizingen), is BTC ontworpen om uitzonderlijke axiale belastingscapaciteiten te leveren voor boorkolommen. Deze gids biedt een technische, op standaarden-afgestemde analyse van het ontwerp, de prestaties, de toepassingen en de beperkingen van BTC ter ondersteuning van beslissingen op het gebied van engineering, aanschaf en veldoperaties.

Wat is steundraadbehuizing (BTC)?

Buttress Thread Casing (BTC) is een standaard API-behuizingsverbinding met een trapeziumvormig (steun) schroefdraadprofiel, voornamelijk ontworpen voor toepassingen in boorputten met hoge treksterkte. Het is geclassificeerd als een API-verbinding en niet als een premium gepatenteerde verbinding, wat betekent dat de afmetingen en prestatiecriteria zijn gestandaardiseerd voor alle fabrikanten met API--licenties voor volledige interoperabiliteit.

Als API-behuizingsdraad met de hoogst mogelijke efficiëntie- fungeert BTC als de industriële basislijn voor diepe en zware behuizingsreeksen, terwijl de brede wereldwijde beschikbaarheid en uitwisselbaarheid behouden blijven. Het is compatibel met alle standaard API 5CT-staalsoorten, waaronder J55, K55, N80 Type 1, N80Q, L80, C90, T95, P110 en Q125, waardoor flexibele materiaalkeuze voor verschillende putdruk- en corrosie-eisen mogelijk is.

Ontwerpspecificaties en technische parameters

In tegenstelling tot het 8-ronde V-vormige schroefdraadprofiel dat wordt gebruikt in STC (Short Round Thread) en LTC (Long Round Thread) behuizingen, maakt BTC gebruik van een asymmetrische vierkante steunvorm die is geoptimaliseerd voor belasting. De belangrijkste geometrische specificaties volgens API-standaarden zijn onder meer:

• Draadhoogte:5 draden per inch (TPI), met een dikker tandprofiel om het draagoppervlak- te vergroten
• Draadconus:1:16 conus, consistent met de standaard API-schroefdraadgeometrie van de behuizing
• Ladingsflankhoek:3 graden ten opzichte van loodrecht op de buisas, waardoor een bijna-verticale belasting-draagoppervlak ontstaat
• Steekflankhoek:10 graden conus om soepel steken en make-up te vergemakkelijken.

Dit ontwerp scheidt de functies voor het dragen en steken van lasten: de steile lastflank maximaliseert de treksterkte, terwijl de schuine steekflank zorgt voor een snelle, betrouwbare veldmake-up.

Ontvang technische aanbevelingen

Kernprestatievoordelen van BTC-verbindingen

De unieke geometrie van de steunbeerdraad levert meetbare prestatievoordelen op, waardoor BTC de geprefereerde standaardverbinding is voor veeleisende boorputomstandigheden:

1. Industrie-Toonaangevende trekefficiëntie

De vrijwel-verticale belastingsflank verdeelt de axiale spanning vrijwel geheel langs het schroefdraadvlak, met minimale radiale kracht die de koppeling zou uitzetten. Gecombineerd met een dikkere draadwortel die de spanningsconcentratie vermindert, bereikt BTC een trekefficiëntie die 100% van de sterkte van het buislichaam benadert. Ter vergelijking: STC-verbindingen leveren slechts 60-80% van de sterkte van het buislichaam, terwijl LTC-verbindingen 80-85% leveren. Hierdoor kunnen correct gemaakte-BTC-verbindingen een trekefficiëntie-van de leidingromp bereiken onder de meeste standaard beladingsomstandigheden.

2. Verbeterde weerstand tegen vreten

De bredere, platte draadoppervlakken en de geoptimaliseerde contactdrukverdeling verminderen het invreten (adhesie en vastlopen van metaal-aan-metaal) tijdens herhaalde- make-up- en break--operaties. Dit verlengt de levensduur van behuizingsreeksen die meerdere in-/uittrekcycli vereisen.

3. Volledige API-standaardinteroperabiliteit

Als volledig gestandaardiseerde API-verbinding zijn BTC-koppelingen, pennen en inspectiemeters van elke erkende fabrikant volledig uitwisselbaar. Dit elimineert knelpunten in de toeleveringsketen en vermindert de voorraadcomplexiteit voor booroperatoren.

4. Kosten-effectieve oplossing met hoge- sterkte

Hoewel BTC een prijspremie van 15 tot 30% heeft ten opzichte van LTC, afhankelijk van de omvang en de marktomstandigheden, is het aanzienlijk zuiniger dan eigen premiumverbindingen. Voor putten die een hoge trekcapaciteit vereisen, maar geen extreem gas-dichte of corrosie-resistente prestaties, levert BTC de beste verhouding tussen waarde- en- prestatie.

BTC versus STC versus LTC: vergelijking van API-behuizingsschroefdraad

De drie primaire API-standaard behuizingsdraden verschillen qua ontwerp, sterkte en beoogd gebruik. De onderstaande tabel biedt een technische vergelijking-aan-zij:

Belangrijkste beperkingen en toepassingsgrenzen

Om de juiste verbindingsselectie en de integriteit van de boorput op de lange- termijn te garanderen, is het van cruciaal belang om de inherente ontwerpbeperkingen van standaard BTC te onderkennen:

• Geen inherent metaal-aan-metaalgasafdichting:Standaard BTC vertrouwt volledig op API-gemodificeerde schroefdraadcompound om het spiraalvormige lekpad tussen bijpassende schroefdraadoppervlakken op te vullen. Het biedt geen druk-dichte metaal-op-metaalafdichting, waardoor het ongeschikt is voor gasputtoepassingen onder hoge- druk.
• Niet geschikt voor HPHT-omgevingen:Hogere temperaturen en drukwisselingen kunnen de betrouwbaarheid van de afdichting verminderen door de stabiliteit van de draadverbinding en de verbindingsgeometrie te beïnvloeden. Voor hoge-druk hoge--temperatuurputten (HPHT) zijn gemodificeerde BTC met integrale afdichtingsringen of volledige premium aansluitingen vereist.
• Beperkte weerstand tegen buigvermoeidheid:BTC-verbindingen hebben een lagere tolerantie voor ernstige dogleg-puttrajecten. Hoge buigbelastingen vergroten het risico op uitspringen- (losraken van de schroefdraad) en versnelde vermoeidheidsbreuken in putten met grote afwijkingen.
• Niet geoptimaliseerd voor zure service:Bij zure toepassingen zijn de verbindingsprestaties niet alleen afhankelijk van het schroefdraadontwerp, maar ook van de materiaalkeuze volgens ISO 15156 / NACE MR0175.

Toepassingen

BTC is de geprefereerde API-behuizingsverbinding voor de volgende putomstandigheden:

• Tussen- en productiemantelstrings in diepe en ultra-diepe verticale putten
• Lange, zware behuizingsreeksen waarbij axiale trekbelasting de belangrijkste ontwerpbeperking is
• Putten die een verbindingssterkte vereisen die overeenkomt met de sterkte van het pijplichaam om zwakke punten te elimineren
• Operaties die een brede beschikbaarheid van onderdelen en gestandaardiseerde inspectiepraktijken vereisen
• Putten met gematigde interne druk en temperatuur, geen strikte gas-strakke eisen

Volgens API-normen worden BTC-verbindingen vervaardigd voor standaard behuizingsafmetingen variërend van 4-1/2 inch tot 20 inch in diameter, waarmee de overgrote meerderheid van conventionele onshore en offshore behuizingstoepassingen wordt gedekt.

Kwaliteitscontrole- en inspectienormen

Consistente maatnauwkeurigheid is van cruciaal belang voor de integriteit van de BTC-verbinding, en inspectie wordt formeel geregeld door API Spec 5B. Standaardpraktijken voor kwaliteitsverificatie omvatten:

Draadmeting:De interne schroefdraden (koppelingen) van BTC worden geïnspecteerd met precisie-plugmeters, en de externe schroefdraden (pennen) worden geïnspecteerd met ringmeters. Deze werkmeters verifiëren de steekdiameter, draadspoed, tapsheid en afstand- om volledige naleving van de API-maattoleranties te garanderen.

Traceerbaarheid van meterkalibratie:Werkmeters zijn gekalibreerd tegen mastermeters die traceerbaar zijn naar het National Institute of Standards and Technology (NIST) en gelicentieerd zijn onder API-specificaties. Regelmatige geplande kalibratie garandeert meetnauwkeurigheid en consistente kwaliteit in alle inspectiefaciliteiten.

Een goede meting en inspectie voorkomen schroefdraaddefecten die kunnen leiden tot verbindingsfouten, lekken of kostbare incidenten met betrekking tot de boorputintegriteit.

BTC-behuizingstest en -inspectie

Vraag API 5CT MTC en inspectierapporten van derden- aan

Veelgestelde vragen

Welke API-normen zijn van toepassing op steundraadbehuizingen?

BTC wordt gedefinieerd door twee belangrijke API-standaarden: API-specificatie 5CT, die eisen stelt aan de materialen, afmetingen en mechanische eigenschappen van de behuizing; en API-specificatie 5B, die de afmetingen van het draadprofiel, de meetmethoden en de inspectiepraktijken voor de schroefdraad van behuizingen, buizen en leidingleidingen standaardiseert.

Wordt Buttress Thread Casing als een premiumverbinding beschouwd?

Nee. Standaard BTC is geclassificeerd als een API-standaardverbinding en niet als een premium eigen verbinding. Premiumverbindingen zijn voorzien van gepatenteerde ontwerpen, geïntegreerde metaal-op-gasafdichtingen en gespecialiseerde hoge- prestatiekenmerken, terwijl BTC open API-standaarden volgt voor universele interoperabiliteit van fabrikanten.

Wat is de trekefficiëntie van BTC-behuizing?

Bij de meest voorkomende behuizingsgroottes en gewichtsklassen bereiken BTC-verbindingen een trekefficiëntie die 100% van de treksterkte van het buislichaam benadert. Dit betekent dat de verbinding net zo sterk is als de buis zelf, en dat er trekbreuk zal optreden in het buislichaam vóór de schroefdraadverbindingsstrips.

Kunnen standaard BTC-verbindingen een gas-dichte afdichting bieden?

Nee. Standaard BTC bevat geen metaal-op-metaalafdichting en vertrouwt op een API-gemodificeerde draadverbinding om de spiraalvormige opening tussen de bijpassende schroefdraden op te vullen. Hoewel het een adequate afdichting biedt voor vloeistoffen, kan het gaslekkage onder hoge druk en temperatuurwisselingen niet op betrouwbare wijze voorkomen. Voor gas-dichte eisen gebruiken operators aangepaste BTC met integrale afdichtringen of volledige premium aansluitingen.

Welke behuizingsgroottes zijn verkrijgbaar met BTC-schroefdraad?

Volgens API-normen worden BTC-verbindingen vervaardigd voor standaard behuizingsafmetingen variërend van 4-1/2 inch tot 20 inch in diameter, waarmee de overgrote meerderheid van conventionele onshore en offshore behuizingstoepassingen wordt gedekt.

Wanneer moet ik BTC verkiezen boven LTC-behuizing?

Kies BTC boven LTC wanneer het putontwerp een hogere axiale trekcapaciteit vereist, zoals in diepe putten, lange en zware verbuizingsreeksen, of toepassingen waarbij verbindingssterkte die overeenkomt met de sterkte van het pijplichaam vereist is. Kies LTC voor putten met gemiddelde-diepte waarbij kostenoptimalisatie prioriteit heeft en de trekbelastingen gematigd zijn.

Conclusie

Buttress Thread Casing blijft de maatstaf voor hoge-sterke API-standaard behuizingsverbindingen, die treksterkte in de buurt van de pijp-leveren, bewezen betrouwbaarheid in het veld en volledige industriële interoperabiliteit. Het trapeziumvormige schroefdraadontwerp pakt de kernbeperking aan van API-verbindingen met ronde-schroefdraad-efficiëntie met lage treksterkte-waardoor het onmisbaar is voor de constructie van diepe putten.

Hoewel standaard BTC niet geschikt is voor hoge-gasdruk-, HPHT- of ernstige zure serviceomgevingen, levert het een ongeëvenaarde waarde voor conventionele diepe puttoepassingen. De juiste specificatie, inspectie volgens API 5B-normen en de juiste toepassing van gekwalificeerde schroefdraadverbindingen zijn essentieel voor het maximaliseren van de verbindingsprestaties en de integriteit van de boorput op lange termijn.
