API-boorpijpverwijst naar zware-, dik- holle stalen buizen die voldoen aan de eisen van het American Petroleum InstituteAPI5DPspecificatie.
Het is het kernonderdeel van de boorkolom en verbindt oppervlakteboorapparatuur (zoals de bovenaandrijving of draaitafel) met deMontage onderaan het gat (BHA). In de boorwereld wordt het vaak de ‘ruggengraat’ van de operatie genoemd.
Van 2-3/8" tot 6-5/8", leveren wij het volledige assortiment API 5DP-boorpijpen.Klik hier om uw aanvraag bij de experts te starten.
API-boorpijp Afmetingen- en gewichtsgrafiek
Deze tabel behandelt de meest voorkomende buitendiameters (OD), hun nominale gewichten en de bijbehorende standaard gereedschapsverbindingsverbindingen.
| Buitendiameter pijp (inch) | Nominaal gewicht (lb/ft) | Wanddikte (inch) | Binnendiameter (inch) | Standaardverbinding (NC/API) |
| 2-3/8" | 6.65 | 0.280 | 1.815 | NC26 (2-3/8" ALS) |
| 2-7/8" | 10.40 | 0.362 | 2.151 | NC31 (2-7/8" ALS) |
| 3-1/2" | 13.30 | 0.368 | 2.764 | NC38 (3-1/2" ALS) |
| 3-1/2" | 15.50 | 0.449 | 2.602 | NC38 (3-1/2" ALS) |
| 4" | 14.00 | 0.330 | 3.340 | NC40 (4" FH) |
| 4-1/2" | 16.60 | 0.337 | 3.826 | NC46 (4" ALS) |
| 4-1/2" | 20.00 | 0.430 | 3.640 | NC46 (4" ALS) |
| 5" | 19.50 | 0.362 | 4.276 | NC50 (4-1/2" ALS) |
| 5" | 25.60 | 0.500 | 4.000 | NC50 (4-1/2" ALS) |
| 5-1/2" | 21.90 | 0.361 | 4.778 | 5-1/2" FH |
| 6-5/8" | 25.20 | 0.330 | 5.965 | 6-5/8" FH |
| 6-5/8" | 27.70 | 0.362 | 5.901 | 6-5/8" FH |
API-lengtebereiken
Boorpijpen worden niet in exacte lengtes verkocht, maar in "bereiken" gedefinieerd door API.
Bereik 1 (R1):18 tot 22 voet (5,5 – 6,7 m) - Zelden gebruikt voor standaard boren.
Bereik 2 (R2):27 tot 32 voet (8,2 – 9,8 m) -De wereldwijde industriestandaard.
Bereik 3 (R3):38 tot 45 voet (11,5 – 13,7 m) - Gebruikt voor diepe offshore-platforms om de verbindingstijd te verkorten.
API-staalsoorten (mechanische eigenschappen)
De staalsoort bepaalt de vloeigrens en treksterkte van de buis. Voor diepere en complexere putten zijn hogere kwaliteiten vereist.
| API-kwaliteit | Opbrengststerkte (psi) | Treksterkte (psi) | Typisch gebruik |
| E-75 | 75,000 | 100,000 | Ondiepe tot middelgrote putten. |
| L-95 | 95,000 | 105,000 | Specifieke belastingsvereisten. |
| G-105 | 105,000 | 115,000 | Diepe putten / Hoge stress. |
| S-135 | 135,000 | 145,000 | Ultra-diepe/complexe putten. |
Veel voorkomende soorten verstoringen (interne/externe verdikking)
Omdat de gereedschapsverbindingen aan de buis worden gelast, moeten de uiteinden van de buis verdikt (verstuikt) worden voor een sterke las.
IU (interne verstoring):De muur is naar binnen toe verdikt.
EU (externe verstoring):De muur is naar buiten toe verdikt.
IEU (interne en externe verstoring):Zowel binnen als buiten zijn verdikt.(De meest voorkomende moderne standaard).
Hoofdfuncties van API-boorpijp
Koppel en vermogen overbrengen:Het brengt rotatie-energie over van oppervlakteapparatuur naar de boor aan de onderkant, waardoor de boor door rotsformaties kan snijden.
Circulerende boorvloeistof (modder):De pijp is hol, waardoor boorpompen modder naar de boor kunnen circuleren om deze af te koelen, de boorput schoon te maken en steengruis terug naar de oppervlakte te brengen.
Het uitbreiden van de boorput:Door individuele pijpverbindingen met elkaar te verbinden (enkele stukken toe te voegen), wordt de boorstreng langer, waardoor de boor een diepte van duizenden meters kan bereiken.
Ondersteunende belastingen:De boorpijp moet het enorme gewicht dragen van alle onderliggende componenten die eronder hangen (boorpijp, boorkragen, boorkop, enz.).

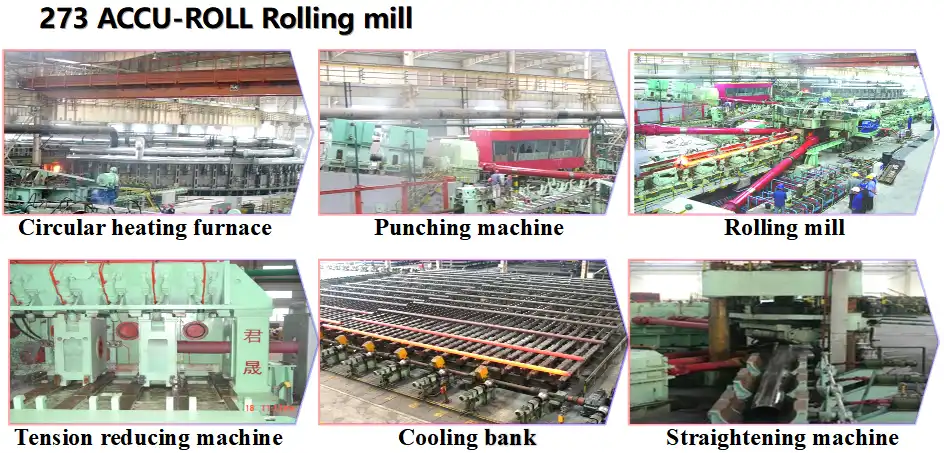

API Boorpijpfabriek

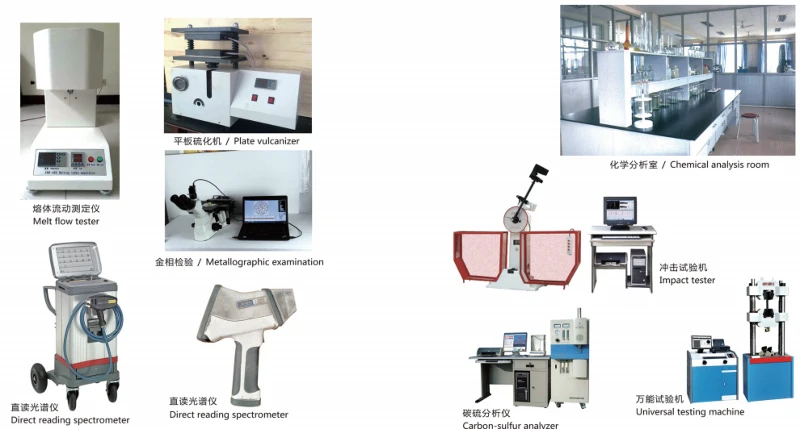

API Drill Pipe-testapparatuur
API-boorpijpcertificaat
Veelgestelde vragen
Wat is het verschil tussen boorpijp en zware boorpijp?
Zware{0}boorpijpen (HWDP) hebben een wanddikte die 2 tot 3 keer groter is dan die van conventionele boorpijpen en worden gebruikt om de spanningsconcentratie tussen de boorpijp en boorkragen te verminderen, terwijl ze ook dienen als gedeeltelijke vervanging voor boorkragen. Het wordt als overgangssectie tussen de boorpijp en de boorkragen geïnstalleerd, waardoor vermoeidheidsbreuken worden verminderd en de stabiliteit van de boorkolom wordt verbeterd.
Hoe boorpijpkwaliteit identificeren?
De kwaliteit van boorpijpen kan worden geïdentificeerd aan de hand van permanente markeringen op het pijplichaam, die doorgaans duidelijk op het boorpijplichaam zijn gestempeld en die kwaliteitsaanduidingen bevatten zoals E75, X95, G105, S135, enz.
