In de boorindustrie is de"Bereik"van een boorpijp verwijst naar delengte van een individuele verbinding(enkele sectie).
Omdat het moeilijk is om elke pijp op een exacte, identieke lengte te vervaardigen, heeft het American Petroleum Institute (API) drie standaard lengte-intervallen vastgesteld in deAPI5DPspecificatie, bekend als Range 1, Range 2 en Range 3.
Het verschil tussenBereik 2 (R2)EnBereik 3 (R3)boorpijp verwijst specifiek naar delengte van elk afzonderlijk gewricht(pijpstuk) zoals gedefinieerd door deAPI5DPspecificatie.
Hoewel Range 2 wereldwijd de meest gebruikte standaard is, wordt Range 3 gebruikt bij gespecialiseerde operaties om de efficiëntie te verbeteren.
Precisieproductie waarop u kunt vertrouwen.Neem contact met ons op om onze API 5DP Mill-testcertificaten te bekijken.
Wat is bereik 2 (R2)?
Serie 2 is het "werkpaard" van de boorindustrie.
Standaardisatie:De meeste masthoogtes van boorplatforms, pijprekken en transporttrailers wereldwijd zijn specifiek ontworpen voor bereik 2-afmetingen (circa. 9 meter).
Logistiek:Het heeft de perfecte afmetingen voor standaard diepladertransport.
Operaties:Rigbemanningen verbinden doorgaans drie R2-verbindingen met elkaar om een"Stellage"(circa. 27–29 meter). Dit is de standaard handlingunit voor de meeste offshore- en onshore-platforms.
Wat is bereik 3 (R3)?
Bereik 3 is de boorpijp met 'verlengde- lengte'.
Minder verbindingen:Omdat elke buis langer is, heeft u minder verbindingen nodig om de doeldiepte te bereiken. Voor een put van 1000 meter vereist het gebruik van R3 ongeveer 30% minder schroefdraadverbindingen vergeleken met R2.
Voordelen:
Verminderde lekpaden:Minder gereedschapsverbindingen betekenen een lagere kans op draadvreten of lekken.
struikelsnelheid:Als de rigmast hoog genoeg is, vermindert R3 het aantal verbindingen dat tijdens het trippen moet worden geschroefd of losgeschroefd, waardoor tijd wordt bespaard.
Hydraulische efficiëntie:Gereedschapsverbindingen creëren beperkingen in de interne diameter; minder verbindingen verminderen de totale drukval binnen het moddercirculatiesysteem.
Nadelen:
Logistieke uitdagingen:Vereist gespecialiseerde, extra-lange trailers, waardoor de transportkosten stijgen.
Vereisten voor tuigage:Alleen grote masten of boortorens met een hoge capaciteit- kunnen veilig de hoogte van een R3-verbinding aan.
API-specificaties voor boorpijplengte
Volgens API-normen worden de lengtes als volgt gedefinieerd:
| API-bereik | Lengte in voet (ft) | Lengte in meter (m) |
| Bereik 1 (R1) | 18 – 22 | 5.5 – 6.7 |
| Bereik 2 (R2) | 27 – 32 | 8.2 – 9.8 |
| Bereik 3 (R3) | 38 – 45 | 11.5 – 13.7 |
API-boorpijpbereik 2 versus bereik 3
| Functie | Bereik 2 (R2) | Bereik 3 (R3) |
| Prevalentie | Extreem hoog; het verzuim van de sector. | Lager; meestal gemaakt-op-bestelling. |
| Vervoer | Standaard diepladers. | Gespecialiseerde extra-lange trailers. |
| Aantal verbindingen | Hoger. | Lager (verhoogde veiligheid en betere hydraulica). |
| Verenigbaarheid | Compatibel met bijna alle rigs. | Beperkt tot hoge masten met hoge-doorvaart. |

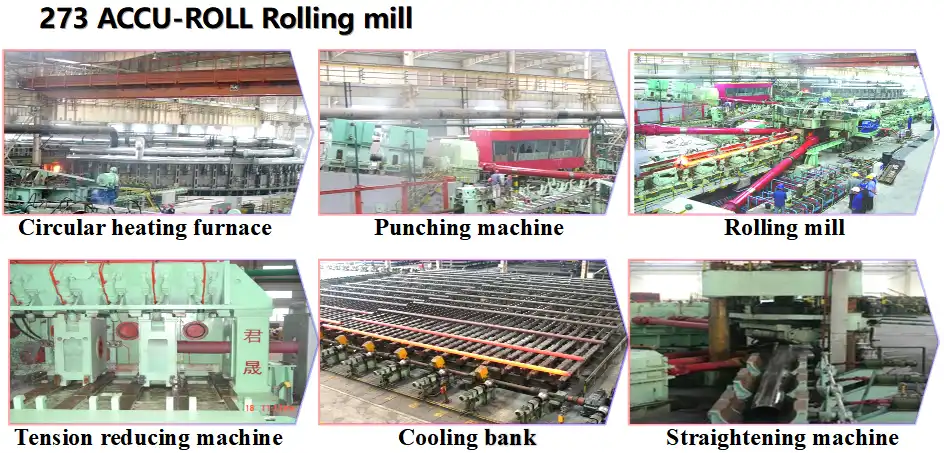

API boorpijpfabriek

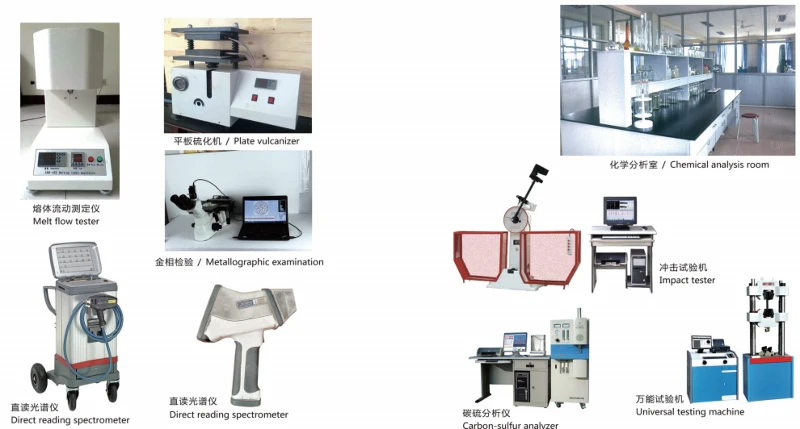

API Drill Pipe-testapparatuur

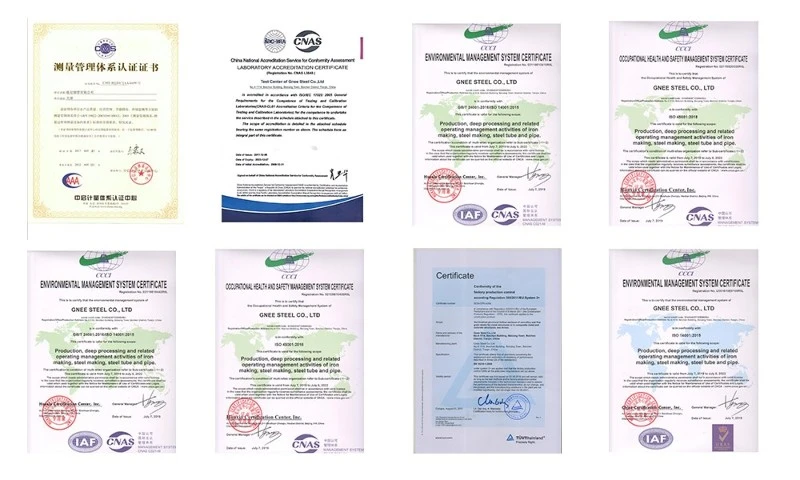

API Drill Pipe-certificaat
Veelgestelde vragen
Hoe lang is bereik 2 boorpijp?
De standaardlengte van de Range 2-boorpijp is 27 voet (ongeveer 8,2 meter), een van de meest gebruikte specificaties voor boorpijplengte bij olieboringen, geschikt voor de meeste boorplatforms op land en in ondiep- water.
Wat zijn de klassen van boorpijpen?
Boorpijpen worden volgens API-normen ingedeeld in drie lengtecategorieën: eerste categorie (5,49–6,71 meter), tweede categorie (8,23–9,14 meter) en derde categorie (11,58–13,72 meter), waarbij de tweede categorie het meest wordt gebruikt.
Bovendien kunnen boorpijpen ook worden geclassificeerd op basis van staalkwaliteit, waarbij API vijf kwaliteiten specificeert: D, E, X95, G105 en S135. Hogere staalsoorten duiden op een grotere sterkte en zijn geschikt voor complexere of diepere putomstandigheden. Elke staalsoort komt overeen met een andere minimale vloeigrens; De S135-kwaliteit kan bijvoorbeeld oplopen tot 930,7 MPa, waardoor deze geschikt is voor ultra-diepe putten en omgevingen met hoge- druk.
