API-koppelingis een gespecialiseerde connector die voldoet aan de normen van het American Petroleum Institute (API), gebruikt om mee te doenolie- of behuizingsbuizen in oliebronnen, waardoor de structurele integriteit en afdichtingvan buisvormige strings in het boorgat. Hij wordt via op het leidinglichaam aangeslotenprecisie dradenen wordt veel gebruikt bij boor- en productieactiviteiten voor olie en aardgas.
Op basis van de toepassing zijn API-koppelingen hoofdzakelijk verdeeld in twee typen:
Slangkoppeling: Wordt gebruikt om slangen aan te sluiten, waarbij gangbare draadtypen zijnRonde draad (NU/EU), compatibel met staalsoorten zoals J55, N80 en L80.
Behuizingskoppeling: Wordt gebruikt om de behuizing aan te sluiten, met primaire draadtypen inclusief STC (korte ronde draad), LTC (lange ronde draad)EnBTC (steundraad), vervaardigd in overeenstemming met API-specificatie 5B, waardoor betrouwbare prestaties onder worden gegarandeerdhoge druk, hoge temperatuur en complexe omstandigheden in het boorgat.
Het koppelingsmateriaal is doorgaans koolstofstaal, warmte-behandeld om de sterkte en corrosieweerstand te verbeteren, en moet kwaliteitsinspectieprocessen ondergaan zoals hydrostatisch testen en niet-destructief testen.
Voer de vereiste API 5CT-koppelingsgrootteparameters in om een nauwkeurige,offerte op maat binnen 24 uur.
Exacte API 5CT-koppelingsafmetingen nodig? Vul ons formulier hieronder in en we sturen u gratis een gedetailleerd specificatieblad dat is afgestemd op uw projectvereisten-.
Afmetingen en toleranties van API-behuizingskoppelingenTafel
| Maataanduiding | Buitendiameter D (mm) | Koppeling buitendiameter W (mm) | Minimale lengte NL (mm) | Verzinkdiameter Q (mm) | Lagervlakbreedte b (mm) | Massa (kg) | OD-tolerantie | Tegenboring tolerantie |
|---|---|---|---|---|---|---|---|---|
| 4-1/2 | 114.30 | 127.00 | 158,75 (kort) | 116.68 | 3.97 | 4.15 | ±1% of ±3,18 mm (welke van de twee het kleinst is) | +0.79 / 0 mm |
| 177,80 (lang) | 5.75 | |||||||
| 5 | 127.00 | 141.30 | 165.10 | 129.38 | 4.76 | 5.23 | ||
| 6-5/8 | 139.70 | 153.67 | 171.45 | 142.08 | 3.18 | 6.42 | ||
| 7 | 168.28 | 187.71 | 184.15 | 170.66 | 6.35 | 9.12 | ||
| 7-5/8 | 177.80 | 194.46 | 184.15 | 180.18 | 4.76 | 8.39 | ||
| 9-5/8 | 244.48 | 269.88 | 196,85 (kort) | 248.44 | 6.35 | 25.66 | ||
| 266,70 (lang) | 57.04 | |||||||
| 13-3/8 | 339.72 | 365.12 | 203.20 | 343.69 | 5.56 | 34.91 |
Tabel met afmetingen en toleranties voor API-buiskoppelingen
| Maataanduiding | Buis OD D (mm) | Koppeling buitendiameter W (mm) | Minimale lengte NL (mm) | Verzinkdiameter Q (mm) | Lagervlakbreedte b (mm) | Massa (kg) | OD-tolerantie | Tegenboring tolerantie |
|---|---|---|---|---|---|---|---|---|
| 2-3/8 | 60.32 | 73.02 | 104.78 | 62.50 | 3.18 | 1.81 | ±1% of ±3,18 mm (welke van de twee het kleinst is) | +0.79 / 0 mm |
| 2-7/8 | 73.02 | 88.90 | 114.30 | 75.59 | 3.97 | 2.84 | ||
| 3-1/2 | 88.90 | 104.78 | 127.00 | 91.44 | 4.76 | 4.36 | ||
| 4 | 101.60 | 117.48 | 139.70 | 104.14 | 5.56 | 6.12 | ||
| 4-1/2 | 114.30 | 130.18 | 152.40 | 116.84 | 6.35 | 8.03 |

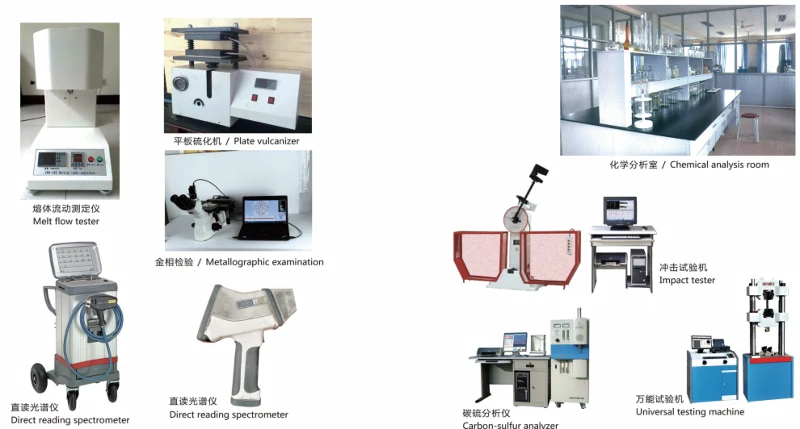

OCTG-koppelingstestapparatuur

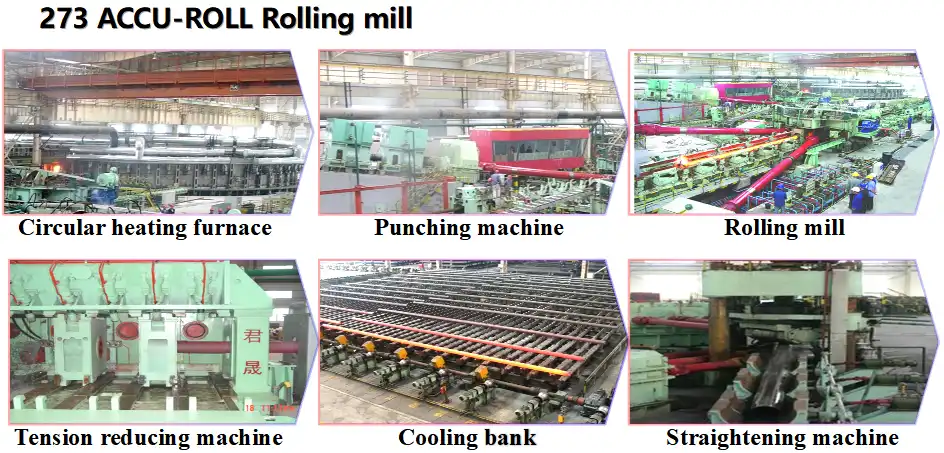

API-koppelingsfabriek
Veelgestelde vragen
Wat is een 3/4 koppeling?
Een "3/4-koppeling" verwijst doorgaans naar een pijpkoppeling met een nominale maat van 3/4 inch. Het wordt veel gebruikt in loodgieters-, gas- en industriële leidingsystemen en dient om twee pijpsecties met bijpassende buitendiameters met elkaar te verbinden, waardoor zowel een lek-dichte afdichting als een structurele verbinding wordt vergemakkelijkt.
Hoe lang is een 4 in koppeling?
De lengte van een 4-inch koppeling varieert afhankelijk van het specifieke type en de toepasselijke normen; Dergelijke koppelingen worden gewoonlijk gebruikt bij het verbinden van olieveldmantels of industriële leidingen. Het volgende dient als referentie voor de lengtes die verband houden met de primaire classificaties:
API-behuizingskoppelingen:
Voor 4-1/2-inch (ongeveer 4-inch) API-behuizingskoppelingen met ronde schroefdraad is de minimale lengte voor een standaard "korte" koppeling 158,75 mm, terwijl die voor een "lange" koppeling 177,80 mm is.
Bij Buttress Thread Casing (BTC) koppelingen bedraagt de standaardlengte circa 196,85 mm.
Industriële buiskoppelingen:
In civiele of industriële leidingsystemen is de standaardlengte voor 4-inch NPT- of BSPT-schroefdraadkoppelingen doorgaans 88,9 mm (3,5 inch), in overeenstemming met de ASME B16.11-norm.
