In deAPI5Lspecificatie (de standaard voor leidingpijpen die worden gebruikt in olie en gas),PSLstaat voorProductspecificatieniveau.
PSL2is een hogere, strengere kwaliteitsnorm vergeleken met de basis PSL1. Het is ontworpen voor hoge- pijpleidingen waarbij veiligheid, milieubescherming en mechanische betrouwbaarheid van cruciaal belang zijn (zoals hoge- hogedruktransmissielijnen, offshore-gebruik of zure service).
Belangrijkste verschillen in één oogopslag
| Functie | PSL1 | PSL2 |
| Mechanische eigenschappen | Er zijn alleen minimumwaarden opgegeven. | BeideMinimums en maximazijn gespecificeerd. |
| Impacttesten | Niet vereist. | Verplicht(Charpy V-notch-testen). |
| Lasbaarheid | Basis chemische controle. | StrengKoolstofequivalent (CEQ)grenzen. |
| Traceerbaarheid | Beperkte traceerbaarheid. | Volledige traceerbaarheid(verplichte registratie van smelt tot eindproduct). |
| Reparatie | Reparatie door middel van lassen is toegestaan. | Reparatie van het pijplichaam door lassen isVerboden. |
Verplichte impacttests (het grootste verschil)
De belangrijkste vereiste voor PSL2 is deCharpy V-notch (CVN) impacttest.
Waarom het belangrijk is:Deze test meet de taaiheid van het staal en zijn vermogen om breuk te weerstaan bij specifieke temperaturen (bijvoorbeeld 0 graden of -20 graden).
Resultaat:PSL1-buizen kunnen broos worden in omgevingen met koude of hoge- druk, terwijl PSL2-buizen gegarandeerd ductiel blijven en bestand zijn tegen de verspreiding van scheuren.
Strengere chemische samenstelling
PSL2 heeft veel strengere limieten voor de chemische elementen die de las- en corrosieweerstand beïnvloeden.
Koolstofequivalent (CEQ):PSL2 beperkt de CEQ strikt (vaak kleiner dan of gelijk aan 0,43). Dit zorgt ervoor dat de buis gemakkelijk in het veld kan worden gelast zonder het risico op "koude scheuren" in de laszone.
Onzuiverheden:PSL2 heeft lagere maximumlimieten voor zwavel (S) en fosfor (P), waardoor de interne zwakheden in het staal worden verminderd.
Mechanische eigenschap "Vensters"
PSL1:Vereist alleen dat de buis "sterk genoeg" is (minimale vloeigrens).
PSL2:Vereist dat de buis sterk genoeg ismaar niet te moeilijk. Het specificeert een maximale vloei- en treksterkte.
Waarom?Als staal te sterk is, kan het broos worden en zijn vermogen verliezen om te buigen of spanningen aan te kunnen, wat gevaarlijk is in aardbevingsgebieden of diepzee-omgevingen-.
Volledige traceerbaarheid
VoorPSL2moet de fabrikant voor elke afzonderlijke buis een ‘papierspoor’ bijhouden.
Je kunt een specifiek stuk pijp herleiden tot de exacte "hitte" (de specifieke partij gesmolten staal) waar het vandaan kwam.
Dit is verplicht voor projecten met een hoog-risico waarbij ingenieurs de exacte materiaaleigenschappen van elke kilometer van de pijpleiding moeten verifiëren.
Niet-destructief testen (NDT)
Hoewel beide niveaus worden getest,PSL2vereist strengere niet-{0}}destructieve inspecties (zoals ultrasone of radiografische tests) van de gehele lasnaad en vaak ook van de buisuiteinden om er zeker van te zijn dat er geen verborgen gebreken zijn.
Welke heb je nodig?
Kies PSL1:Voor lage-druk-, standaardwaterleidingen of verzamelleidingen in niet-kritische omgevingen waar de kosten de belangrijkste factor zijn.
Kies PSL2:Voor alle grote olie- en gastransmissielijnen, hogedruksystemen, offshore-projecten en elke omgeving waar een leidingbreuk catastrofaal zou zijn.

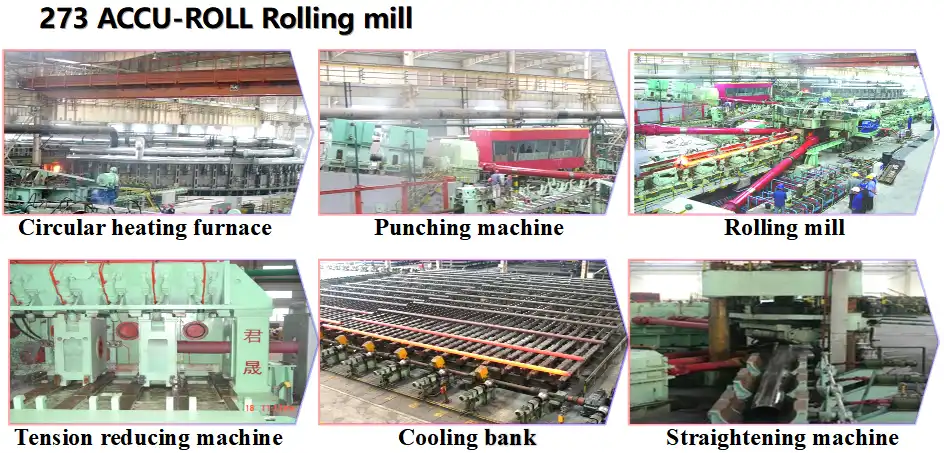

GNEE-buisproceslijn

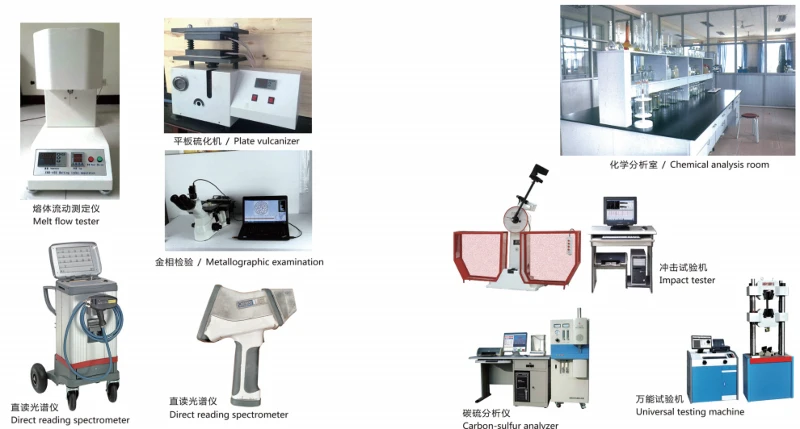

GNEE-buistestapparatuur
GNEE Pipe-certificaat
Veelgestelde vragen
Wat is het verschil tussen PSL 1 en PSL 2
In deAPI5Lspecificatie voor lijnpijp,PSLstaat voorProductspecificatieniveau. Hoewel beide niveaus dezelfde staalsoorten bestrijken,PSL2is een veel strengere norm met strengere eisen voor chemie, mechanische eigenschappen en testen.
Wat betekent PSL2 op pijp
Wanneer je het zietPSL2gemarkeerd (gestencild) op een stalen buis, dit staat voorProductspecificatieniveau 2. Het is een verplichte classificatie onder deAPI5Lstandaard (American Petroleum Institute) voor leidingleidingen gebruikt in de olie- en gasindustrie.
