In de olie- en gasindustrie isEUEstaat voorExtern verstoord einde. Het verwijst naar een specifiek type schroefdraadverbinding dat voornamelijk wordt gebruikt opslangen(de pijpen die worden gebruikt om olie of gas uit een put te halen).
Op voorraad: 2-3/8" tot 4-1/2" EUE-buizen in J55, L80 en P110. Controleer nu de beschikbaarheid.
Wat betekent ‘Externe verstoring’?
Bij een standaardbuis vermindert het snijden van schroefdraad in het uiteinde de dikte van het metaal, waardoor de verbinding het zwakste deel van de buis wordt.
Om dit te voorkomen voeren fabrikanten een"boos"-een smeedproces waarbij de uiteinden van de pijp dikker worden dan het hoofdgedeelte. EenExterne boosheidbetekent dat de extra dikte wordt toegevoegd aan debuitenvan de pijp.
Waarom wordt het gebruikt?
Kracht:Doordat de uiteinden worden verdikt voordat de schroefdraden worden doorgesneden, is de wanddikte onder de schroefdraden gelijk aan of groter dan die van de rest van de buis. Dit zorgt ervoor dat de verbinding net zo sterk is als het leidinglichaam zelf.
Hoge druk/spanning:EUE-schroefdraad is ontworpen voor omgevingen met hoge- druk en is bestand tegen het zware gewicht van een lange 'streng' buizen die diep in een put hangt.
Duurzaamheid:Ze zijn ontworpen om meerdere keren te worden "opgemaakt" (aan elkaar geschroefd) en "uitgebroken" (losgeschroefd) zonder de afdichting te beschadigen.
Draad technische kenmerken
EUE-threads behoren tot deAPI ronde draadfamilie.
| Parameter | Specificatie | Opmerkingen |
| Draadprofiel | API ronde draad | Afgeronde toppen en wortels |
| Draden per inch (TPI) | 10 TPI / 8 TPI | 1.050"-1.900" is 10e; 2-3/8" en hoger is8e |
| Taper | 1:16 (0,0625 mm/mm) | Equivalent aan 0,75 inch per voet (3/4" TPF) |
| Draadhoogte | 1.810 mm (voor 8e) | Theoretische diepte van de draad |
| Afdichtingsmethode | Interferentiepassing + draadverbinding | De afdichting wordt gevormd door flank-naar-flankcontact |
EUE-buisspecificatie
| Nominale buitendiameter (inch) | Buitendiameter D (mm) | Wanddikte t (mm) | ID d (mm) | Gewicht (lb/ft) | Boos O.D DeuDeu (mm) |
Koppeling buitendiameter W (mm) | Koppelingslengte L (mm) |
| 1.900 | 48.26 | 3.68 | 40.89 | 2.75 | 52.39 | 63.50 | 95.25 |
| 2-3/8 | 60.33 | 4.83 | 50.67 | 4.60 | 65.88 | 77.80 | 123.83 |
| 2-7/8 | 73.03 | 5.51 | 62.01 | 6.40 | 78.58 | 93.17 | 133.35 |
| 3-1/2 | 88.90 | 6.45 | 76.00 | 9.20 | 95.25 | 114.30 | 142.88 |
| 4 | 101.60 | 6.65 | 88.30 | 11.00 | 107.95 | 127.00 | 152.40 |
| 4-1/2 | 114.30 | 6.88 | 100.54 | 12.60 | 120.65 | 141.30 | 155.58 |
Gemeenschappelijke staalsoorten en mechanische eigenschappen
Staalsoorten worden geselecteerd op basis van putdiepte, druk en de aanwezigheid van corrosieve gassen (H2S/CO2).
| Cijfer | Opbrengststerkte (psi) | Kleurcodering (banden) | Applicatieomgeving |
| J55 | 55,000 - 80,000 | Eén heldergroene band | Ondiepe tot gemiddelde diepte, putten met lage- spanning |
| N80-1/Q | 80,000 - 110,000 | Eén rode band | Dieper putten, hogere sterkte-eisen |
| L80 | 80,000 - 95,000 | Eén rood + één bruin | Zure service (H2S-bestendig) |
| P110 | 110,000 - 140,000 | Eén witte band | Diepe, hoge-druk- en hoge- bronnen |
EUE versus NUE
Je zult EUE vaak zien vergeleken metNUE (niet-boos einde):
EUE:Verdikte uiteinden, veel sterker, de industriestandaard voor de meeste productiebuizen.
NUE:De uiteinden hebben dezelfde dikte als het buislichaam. Deze worden gebruikt in omgevingen met minder- stress, waar kosten-besparing een prioriteit is of waar de ruimte extreem krap is.

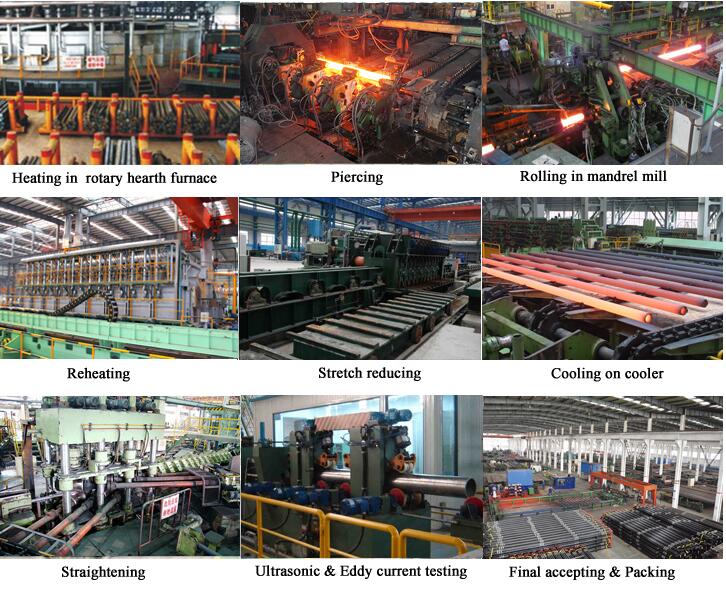

GNEE EUE Buizenfabriek

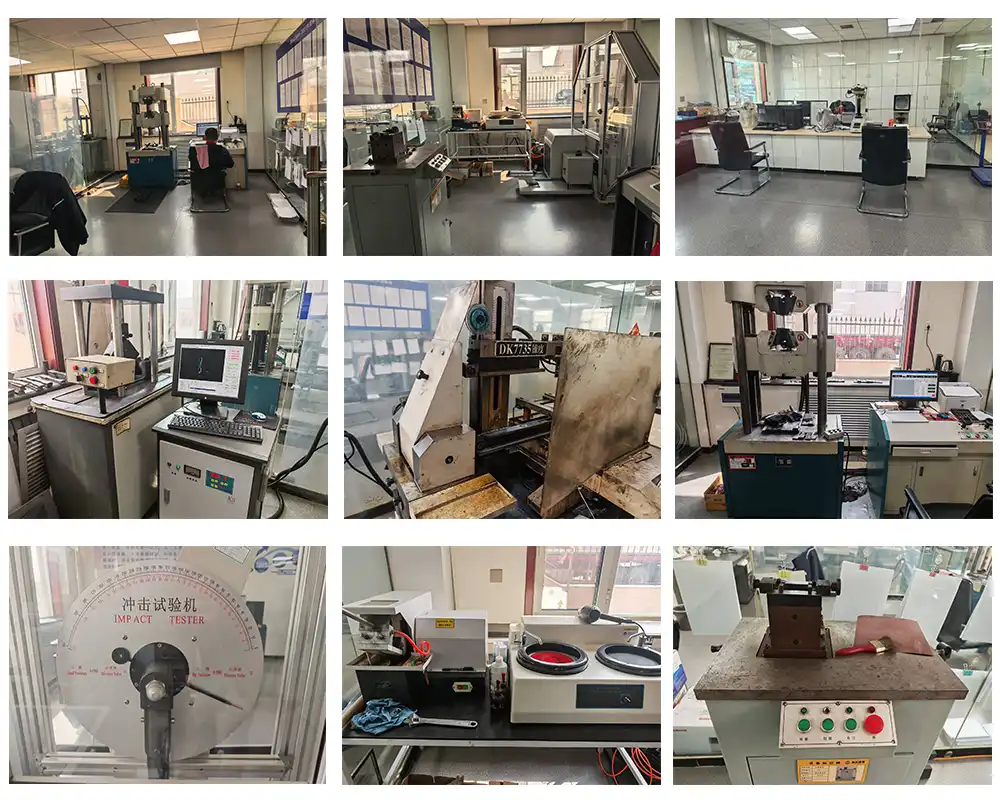

GNEE EUE-buistestapparatuur

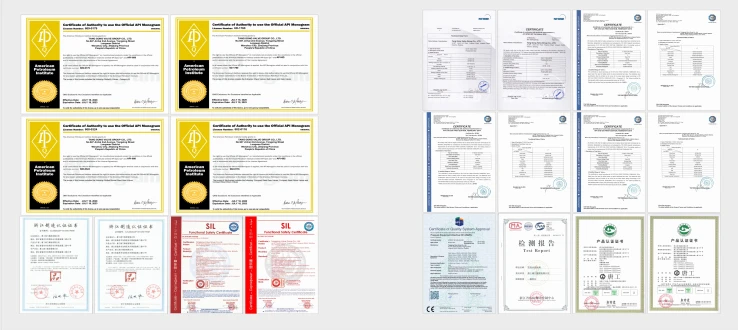

GNEE EUE Tubing-certificaat
Veelgestelde vragen
Wat is het verschil tussen EUE- en EUT-threads?
Het verschil zit hem vooral interminologie, niet in het fysieke draadontwerp. In de olie- en gasindustrie worden ze vaak door elkaar gebruikt, maar er is een subtiel onderscheid in wat ze beschrijven:
| Termijn | Staat voor | Focus |
| EUE | Externe boosheidEinde | DeDraaden verbindingsstijl. |
| EUT | Externe boosheidSlangen | DeHele pijpals product. |
Hoe worden de verschillende soorten pijpdraden genoemd?
Pijpdraden worden over het algemeen onderverdeeld in drie hoofdcategorieën, afhankelijk van hun gebruik (loodgieterswerk versus olie en gas).
| Type | Naam | Beste voor |
| EUE | Externe boosheid | Productiebuizen (sterkste) |
| NUE | Niet-boos | Lage-druk-/utiliteitsslang |
| BTC | Steunpilaar | Zware behuizing (hoge spanning) |
| NPT | Nationale pijpconus | Standaard VS-loodgieterswerk |
| Premie | VAM/Tenaris | Extreme HPHT/gasbronnen |
Wat zijn de specificaties van 2 7 8 EUE-slangen?
2-7/8" EUE is een verdikte buis met een buitendiameter van 73,03 mm en 8 tanden per inch. Als uw gereedschap er doorheen moet, mag de diameter niet groter zijn dan 2,347 inch (59,61 mm).
