Het American Petroleum Institute (API) categoriseert schroefdraad op basis van hun toepassing (behuizing, buis of boorpijp). Deze normen worden voornamelijk beheerst doorAPI-specificatie 5B(voor behuizing/buizen) enAPI-specificatie 7-2(voor roterende schouderverbindingen/boorpijp).
Behuizingsdraden (API 5CT)
Behuizing is de pijp met grote-diameter die wordt gebruikt om het boorgat te bekleden. Er zijn drie primaire API-verbindingen voor behuizing:
STC (korte draad gekoppeld):
Profiel:8-rond (V-vormig met afgeronde toppen).
Kenmerken:Kortere verlovingslengte.
Gebruik:Ondiepe putten met lage spanning- waarbij de kosten een primaire zorg zijn.
LTC (lange draad gekoppeld):
Profiel:8 ronden.
Kenmerken:Langere betrokkenheid dan STC, wat een betere treksterkte en lekweerstand biedt.
Gebruik:De "standaard" keuze voor putten met gemiddelde-diepte.
BTC (steundraad gekoppeld):
Profiel:Trapeziumvormig (vierkant-achtig).
Kenmerken:Ontworpen om hoge axiale spanning en compressie aan te kunnen. De platte draadvlakken voorkomen het "uittrekken-' dat vaak voorkomt bij ronde schroefdraden.
Gebruik:Diepe putten, zware verbuizingsreeksen of horizontale putten.
Slangdraden (API 5CT)
Tubing is de kleinere pijp die in de behuizing wordt geplaatst om olie/gas naar de oppervlakte te transporteren.
EUE (extern verstoord einde):
Profiel:8 ronden.
Ontwerp:De uiteinden van de buis zijn "verstoord" (dikker gemaakt) zodat de schroefdraden de buiswand niet verzwakken.
Gebruik:De meest voorkomende slangaansluiting. Zeer hoge gewrichtssterkte.
NUE (niet-boos einde):
Profiel:10 ronden.
Ontwerp:De buisuiteinden hebben dezelfde dikte als het buislichaam.
Gebruik:Tegenwoordig minder gebruikelijk; gebruikt in lichte- toepassingen waarbij hoge sterkte niet vereist is.
Boorpijpdraden (API 7-2)
Bekend alsRoterende schouderverbindingen (RSC)Deze zijn ontworpen om extreem koppel en constante rotatie aan te kunnen.
NC (genummerde verbinding):
De moderne standaard (bijv. NC38, NC50). De cijfers vertegenwoordigen de steekdiameter.
Ze zijn voorzien van V-vormige schroefdraad met een wortelradius van 0,038" of 0,050" om spanning te verminderen.
REG (normaal):
Meestal gebruikt op boren en gereedschappen. Ze hebben een scherpere V--vorm en zijn ontworpen voor gebieden met hoge- spanning waar de ruimte beperkt is.
ALS (interne spoeling):
Zo ontworpen dat de binnendiameter (ID) van de verbinding hetzelfde is als die van de buis, waardoor een soepele modderstroom mogelijk is. (Meestal vervangen door NC-equivalente normen).
FH (volledig gat):
Biedt een grote opening door de verbinding, vaak gebruikt bij oudere boorpijpen.
Lijnpijpdraden (API 5L)
LP (lijnpijpdraad):
Gebruikt voor oppervlakteleidingen, transportleidingen en spruitstukken.
Zeer vergelijkbaar met NPT (National Pipe Thread) maar met specifieke API-toleranties. Er wordt gebruik gemaakt van een V-draad van 60- graden met een tapsheid van 1:16.
Vergelijkingstabel
| Discussiecategorie | Type | Profielvorm | Beste voor... |
| Behuizing | STC | Ronde | Lage-kosten, ondiepe putten |
| Behuizing | LTC | Ronde | Standaard putten met middelmatige-diepte |
| Behuizing | BTC | Trapeziumvormig | Hoogspannings-, diepe of horizontale putten |
| Slangen | EUE | Ronde | Standaardproductie (hoge sterkte) |
| Slangen | NUE | Ronde | Lichte-productie |
| Boor pijp | NC | V-Draad | Modern boren (hoog koppel) |
| Boor pijp | REG | V-Draad | Boren en gereedschap voor in het boorgat |

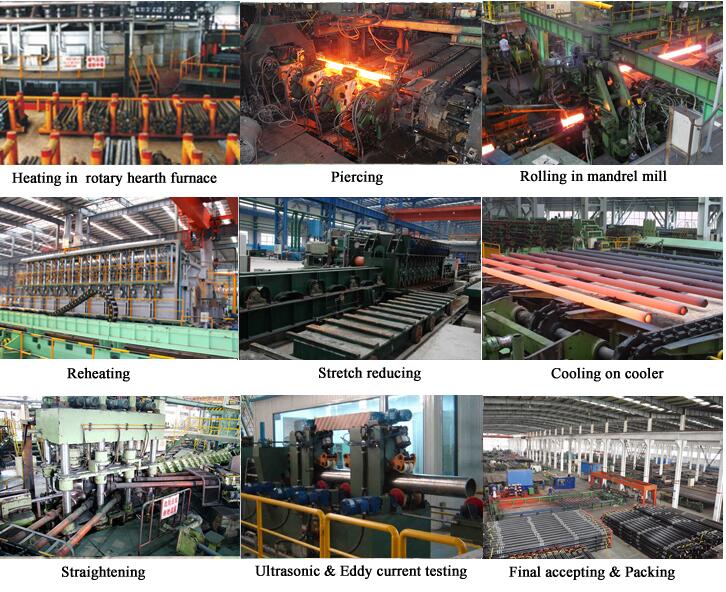

GNEE API Draadfabriek

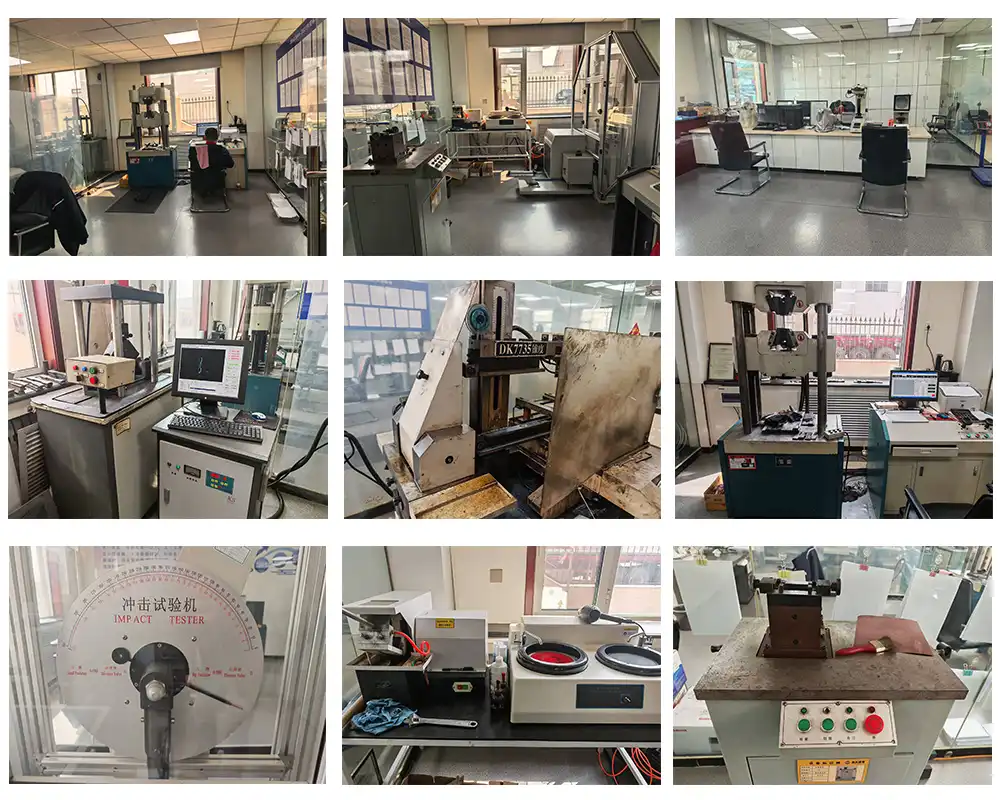

GNEE API OCTG Draadtestapparatuur
GNEE API Threads-certificaat
Veelgestelde vragen
Wat is API5B?
API5Bis de officiële technische standaard die definieert hoevervaardigen, meten en inspecterende schroefdraad op olieveldpijpen (behuizing, buizen en leidingpijpen).
Simpel gezegd is het het ‘regelboek’ dat ervoor zorgt dat een pijp die in de ene fabriek is gemaakt, perfect past op een koppeling die in een andere fabriek is gemaakt.
Wat het omvat:
Afmetingen:De exacte vorm, hoek en spoed van schroefdraad (zoals LTC, STC, BTC en EUE).
Meten:Hoe u gespecialiseerd gereedschap (meters) kunt gebruiken om te controleren of de schroefdraad nauwkeurig is.
Inspectie:De aanvaardbare limieten voor defecten zoals krassen, deuken of "niet ronde" schroefdraad.
Wat is het verschil tussen API 5B en 5CT?
De eenvoudigste manier om het verschil te begrijpen is:API 5CT gaat over de Pipe, terwijl API 5B over de Threads gaat.
1. API 5CT: de "Pipe"-standaard
Het richt zich op demateriaal en productievan de behuizing en de buizen.
Wat het omvat:Staalsoorten (J55, N80, P110), chemische samenstelling, mechanische sterkte (spanning/instorting), warmtebehandeling en afmetingen van het buislichaam.
Analogie:Het is het ‘recept’ voor het staal en de ‘blauwdruk’ voor de sterkte van de buis.
2. API 5B: de "draad"-standaard
Het richt zich op degeometrie en inspectievan de aansluitingen aan de uiteinden van die buizen.
Wat het omvat:Draadvormen (LTC, STC, BTC, EUE), draadspoed, tapsheid, spoed en hoe u meters gebruikt om deze te meten.
Analogie:Het is de "liniaal" die ervoor zorgt dat de draden perfect worden afgesneden, zodat ze niet gaan lekken of uit elkaar trekken.
Is uw BTC/LTC-thread 100% uitwisselbaar met andere API-standaardmerken?
Ja, absoluut.
Omdat onze BTC/LTC-draden strikt volgens de normen worden vervaardigd en gemetenAPI-specificatie 5Bstandaarden zijn ze 100% uitwisselbaar met alle andere API-gecertificeerde verbindingen van dezelfde grootte en hetzelfde type, ongeacht de fabrikant.
Uitwisselbaarheid is een van de kernvereisten van het API-licentieprogramma om wereldwijde compatibiliteit te garanderen.
