API-behuizingverwijst naar stalen buizen met een grote-diameter die voldoen aan deAPI5CTstandaard, die permanent in een boorgat worden gecementeerd om structurele integriteit te bieden, vloeistoflagen te isoleren en grondwater te beschermen.
Deze pijpen variëren in grootte van4-1/2" tot 20" in buitendiameter (OD)en zijn verkrijgbaar in drie standaardlengtecategorieën, metBereik 2 (25-34 ft)de industriestandaard zijn. Het selecteren van de juiste behuizing vereist een evenwicht tussen de buitendiameter, wanddikte (nominaal gewicht), staalkwaliteit en schroefdraadverbinding om ervoor te zorgen dat de pijpstreng bestand is tegen de specifieke mechanische belastingen en omgevingscondities van de put.
Het volgende is een veelomvattend overzichtAPI 5CT Behuizingsgrootte en parametergrafiekgeorganiseerd volgens deAPI-specificatie 5CTstandaard. Deze tabel bevat de kerngegevens die van cruciaal belang zijn voor inkoop en engineering:Buitendiameter (OD), Nominaal gewicht, Wanddikte, Binnendiameter (ID), EnAfwijkingsdiameter.
API 5CT Behuizingsgrootte en specificatietabel (gebruikelijke maten)
| Buitendiameter (OD) - inch | Buitendiameter (mm) | Nominaal gewicht (lb/ft) | Wanddikte (mm) | Binnendiameter (ID) - mm | Afwijkingsdiameter (mm) | Algemeen gebruik |
| 4-1/2" | 114.30 | 9.50 | 5.21 | 103.88 | 100.31 | Productiebehuizing / voering |
| 11.60 | 6.35 | 101.60 | 98.02 | |||
| 13.50 | 7.37 | 99.56 | 95.98 | |||
| 5-1/2" | 139.70 | 14.00 | 6.22 | 127.26 | 124.08 | Meest voorkomende productiebehuizing |
| 15.50 | 6.98 | 125.74 | 122.56 | |||
| 17.00 | 7.72 | 124.26 | 121.08 | |||
| 20.00 | 9.17 | 121.36 | 118.18 | |||
| 23.00 | 10.59 | 118.52 | 115.34 | |||
| 7" | 177.80 | 20.00 | 6.91 | 163.98 | 160.80 | Tussen-/productiebehuizing |
| 23.00 | 8.05 | 161.70 | 158.52 | |||
| 26.00 | 9.19 | 159.42 | 156.24 | |||
| 29.00 | 10.36 | 157.08 | 153.90 | |||
| 32.00 | 11.51 | 154.78 | 151.60 | |||
| 9-5/8" | 244.48 | 36.00 | 8.94 | 226.60 | 222.63 | Meest voorkomende tussenbehuizing |
| 40.00 | 10.03 | 224.42 | 220.45 | |||
| 43.50 | 11.05 | 222.38 | 218.41 | |||
| 47.00 | 11.99 | 220.50 | 216.53 | |||
| 53.50 | 13.84 | 216.80 | 212.83 | |||
| 10-3/4" | 273.05 | 40.50 | 8.89 | 255.27 | 251.30 | Tussenbehuizing |
| 45.50 | 10.16 | 252.73 | 248.76 | |||
| 13-3/8" | 339.72 | 48.00 | 8.38 | 322.96 | 319.39 | Oppervlakte behuizing |
| 54.50 | 9.65 | 320.42 | 316.85 | |||
| 61.00 | 10.92 | 317.88 | 314.31 | |||
| 68.00 | 12.19 | 315.34 | 311.77 | |||
| 20" | 508.00 | 94.00 | 11.13 | 485.74 | 482.17 | Geleider / Oppervlaktebehuizing |
| 106.50 | 12.70 | 482.60 | 479.03 | |||
| 133.00 | 16.13 | 475.74 | 472.17 |
Lengtebereiken (bereik)
API 5CT verdeelt behuizingslengtes in drie categorieën. Het assortiment moet bij de aanschaf worden opgegeven:
Bereik 1:4,88 tot 7,62 meter (16,0 tot 25,0 ft)
Bereik 2:7,62 tot 10,36 meter (25,0 tot 34,0 ft) --Meest voorkomende
Bereik 3:10,36 tot 14,63 meter (34,0 tot 48,0 ft) --Voorkeur voor Deep Wells
Afwijkingsdiameter
Definitie:De maximale diameter van een standaard cilindrische doorn die vrij door het inwendige van de behuizing kan gaan.
Belang:Het bepaalt de maximale grootte van volgende boren of boorgereedschappen (zoals buizen of packers). Bij het ontwerpen van een putconstructie moeten ingenieurs verwijzen naar deAfwijkingsdiameter, niet alleen de identiteitskaart.
Staalsoorten
Veel voorkomende cijfers zijn onder meer:
Laag-Einde: J55 / K55
Midden- bereik: N80-1 / N80-Q
Zure service (H2S-bestendig): L80 / C90 / T95
Hoge sterkte: P110 / Q125

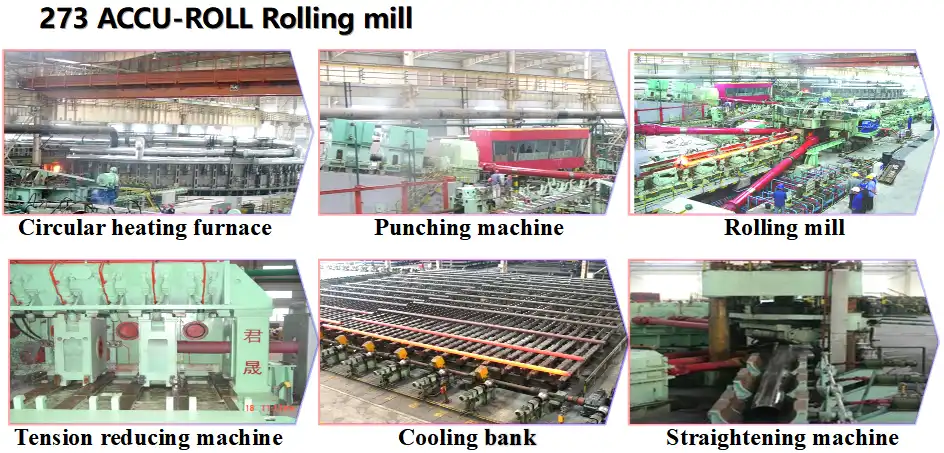

GNEE OCTG Behuizing Pijpproceslijn

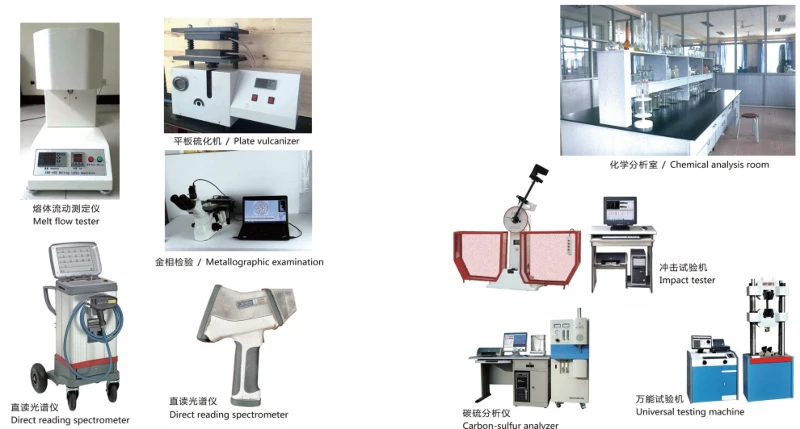

GNEE API Behuizing Pijptestapparatuur
GNEE Oil Wel Casing Pipe-certificaat
Veelgestelde vragen
Hoe de behuizingsgrootte bepalen?
Het bepalen van de behuizingsgrootte is a"van onder- naar- boven" telescopisch ontwerpproces. Ingenieurs volgen deze belangrijke stappen:
Begin met het einddoel:De grootte van de productieapparatuur (buizen, pompen of eindboor) bepaalt de diameter van de binnenste buis (Productie behuizing).
Rekening voor opruiming:Elke boorkolom moet groot genoeg zijn om de volgende boor door te laten, terwijl er voldoende ruimte (annulus) voor overblijftcementeren.
Werk naar boven (de telescopische regel):Je rekent naar buiten toe om de maat van de grotere buitenste snaren te bepalen. Een veelgebruikt ontwerp is bijvoorbeeld:5-1/2"(Productie) →9-5/8"(gemiddeld) →13-3/8"(Oppervlak).
Overweeg geologie:Voor diepere putten of putten met hoge- "probleemzones" kunnen extra tussenliggende reeksen nodig zijn, waardoor de behuizing van het startoppervlak veel groter moet zijn (bijvoorbeeld beginnend met20"in plaats van13-3/8").
Wat is een normale behuizing?
"Normale behuizing" verwijst naar standaardAPI 5CT-behuizinggebruikt in conventionele putten waar extreme corrosie (H2S ) of ultra-hoge drukken zijn niet aanwezig. Het volgt de meest voorkomende "kant-en-klare" specificaties in de sector:
Gemeenschappelijke kwaliteiten: J55, K55 of N80-1. Deze bieden voldoende sterkte voor putten met een ondiepe tot middelmatige-diepte, tegen de laagste kosten.
Standaard lengte: Bereik 2(25–34 voet), de wereldwijde maatstaf voor transport en handling van boorplatforms.
Standaarddraden: API LTC(Lange ronde) ofAPIBTC(Steun)verbindingen.
Standaard maten:Typische diameters zoals9-5/8"(gemiddeld) of5-1/2"(Productie).
Wat zijn de soorten behuizingen?
Behuizing is op drie manieren gecategoriseerd om de integriteit van het boorgat te garanderen:
Op functie (de snaren):
Geleider:De eerste, grootste string om instortingen aan het oppervlak te voorkomen.
Oppervlak:Beschermt zoetwateraquifers en ondersteunt de eruptiepreventie (BOP).
Tussenliggend:Isoleert hoge-druk- of onstabiele zones op gemiddelde- diepte.
Productie:Het laatste touwtje waardoor olie of gas wordt gewonnen.
Voering:Een snaar die de oppervlakte niet bereikt, gebruikt om kosten te besparen.
Op materiaalkwaliteit (API 5CT):
Algemeen doel: J55, K55, N80.
Zure service (anti-corrosie):L80, C90, T95 (gebruikt voor
H2SH2S
omgevingen).
Hoge sterkte:P110, Q125 (gebruikt voor ultra-diepe putten).
Door verbinding (de draden):
API-standaard:STC (kort), LTC (lang), BTC (steunbeer).
Premium-verbindingen:Gepatenteerde gas-dichte schroefdraad voor extreme druk.
