TP-G4 Premium-verbinding: 4e generatie hoog-gas met hoge prestaties-Strakke behuizing en slangschroefdraad uit de TP-serie

TP-G4 is de nieuwste premium schroefdraadverbinding van de vierde-generatie, onafhankelijk ontwikkeld door Tianjin Pipe Factory, een -wereldleidende fabrikant van naadloze stalen buizen met testlaboratoria op nationaal-niveau van CNAS en testopstellingen voor gezamenlijke kwalificatie op volledige- schaal, in overeenstemming met ISO 13679 en geëvalueerd in overeenstemming met API Spec 5C5. Als kernproduct van de premium-verbindingsfamilie van TP richt TP-G4 zich op complexe horizontale, uitgebreide-reikwijdte en corrosieve zure olie- en gasbronnen, waarbij volledige 100% prestaties worden geleverd op het gebied van spanning, compressie, interne druk en externe drukbelastingen onder gecombineerde gebruiksomstandigheden.

1. Fabrikantautoriteit en technische E-E-A-T Achtergrond

1.1 Kwalificatie en wereldwijde service-indeling van Tianjin Pipe Factory

Tianjin Pipe Factory behoort tot de top van de mondiale producenten van naadloze stalen buizen, met tien overzeese dochterondernemingen en kantoren in Noord- en Zuid-Amerika, Europa, Azië, Afrika en Oceanië die wereldwijd volledige-technische ondersteuning voor buizen over de levenscyclus bieden.

• R&D-centrum met CNAS-geaccrediteerde nationale laboratoria voor evaluatie van buisverbindingen
• Testapparatuur op volledige- schaal voor het uitvoeren van ISO 13679 CAL IV, ISO 12835 en API 5C5 gecombineerde belastingstests met vier- kwadranten
• Compleet technisch systeem: ontwerp, FEA-simulatie, controle van het schroefdraadproces, inspectie, veldolieveldservice
• Premium-verbindingsportfolio uit de TP-serie: TP-BM, TP-QR, TP-CQ, TP-G2, TP-G4, TP-TS, TP-FJ, TP-NF, TP-JC, voor een buitendiameterbereik van 1,9 inch – 26 inch

1.2 Verificatiecapaciteit voor TP-G4-prestaties

Alle TP-G4-verbindingsprototypes doorstaan ​​de volledige eindige-elementenanalyse (FEA) en fysieke destructieve tests op volledige-schaal op twee kerntestbanken:

1. Intern -volledig- testsysteem voor pijpprestaties: interne/externe druk, gasdichtheid, volledige trekbelasting, barstdruktesten
2. Grote, uitgebreide gezamenlijke laadinstallatie: samengestelde laadevaluatie in vier- kwadranten volgens de wereldwijde normen van de olie- en gasindustrie

2. TP-G4 Premium Connection Basisspecificaties en variantmodellen

2.1 Standaard afmetingsbereik

Nominale maatdekking: 5 inch ~ 14-3/8 inch behuizing en buizen

2.2 Optionele aangepaste varianten

• TP-G4HT: Gemodificeerde versie met hoog koppel voor putten die een verhoogde weerstand tegen het make-koppel vereisen
• TP-G4 (SC): Speciaal spelingsontwerp voor lage toleranties in boorgaten

3. Kernontwerpvoordelen en structurele technische details

TP-G4 integreert zes eigen structurele innovaties om mainstream-pijnpunten van conventionele API-threads en eersteklas verbindingen van de eerste- generatie in complexe putten op te lossen.

3.1 Geoptimaliseerde onderdraad met tandprofiel met gouden gedeelte

• Draadkam evenwijdig aan de centrale as van de pijp, gecombineerd met getrapte schroefdraadgeometrie voor soepele make-up en anti-dwars-prestaties
• Negatief-hoeklageroppervlakontwerp om 100% buigweerstand en compressieweerstand te realiseren
• Gestroomlijnde onderdraadcontour vermindert het invreten van de draad en botsingsschade tijdens het draaien
• Uniforme verdeling van de tandspanning om de levensduur van de verbinding onder cyclische belastingen te verlengen

3.2 Nieuw concept dubbel-afdichtingssysteem met niet-equivalente interferentie

Het belangrijkste concurrentievoordeel van TP-G4 ligt in de verbeterde gas--dichte afdichtingsarchitectuur, ontworpen voor hoge-gasbronnen en zure service:

• Primaire afdichting + hulpafdichting hanteren een gedifferentieerde interferentiepassing om de efficiëntie van de primaire afdichting te maximaliseren
• Behoudt uitstekende gas{0}}dichte afdichtingsprestaties, geverifieerd door heliumlektesten onder gecombineerde trek-, compressie-, buig- en drukbelastingen
• Aanzienlijk verbeterd ten opzichte van de-koppeltolerantie, waardoor afdichtingsfouten worden vermeden die worden veroorzaakt door overmatig- make-upkoppel ter plaatse

3.3 Negatieve-hoekkoppelschouder voor nauwkeurige make-up-omhoogpositionering

De torsieschouder met omgekeerde-hoek zorgt voor een nauwkeurige mechanische begrenzing tijdens het- aanbrengen, waardoor onstabiele afdichting bij gebruik onder- of boven- koppel in de veldbouw wordt geëlimineerd.

3.4 Gestroomlijnd intern profiel om stromingsturbulentie te minimaliseren

De gladde binnenboringcontour elimineert plotselinge diameterstappen, waardoor turbulentie in de gasstroom en drukenergieverlies voor gasproductieputten met een hoge-stroom worden verminderd, waardoor de prestaties van de putafleverbaarheid worden verbeterd.

3.5 API-gestandaardiseerde buitendiameter van de koppeling

TP-G4-koppeling OD handhaaft compatibiliteit met standaard API-verwerkingsapparatuur; Operators kunnen standaard loop-, elektrische tang- en inspectiegereedschappen gebruiken zonder aangepaste speciale apparatuur, waardoor de bedrijfskosten in het veld worden verlaagd.

3.6 Volledig-laag-verbindingsontwerp met lage spanning voor corrosieve putservice

FEA-eindige-elementensimulatie verifieert een uniforme lage{0}}spanningsverdeling over draad-, afdichtings- en schoudergebieden. Dit ontwerp helpt de gevoeligheid voor SCC in zure H₂S/CO₂-zure downhole-omgevingen te minimaliseren, waardoor TP-G4 zeer geschikt is voor zure servicetoepassingen.

Eindige-elementenanalyse op TP-G4

Het ontwerp met lage spanning van de verbinding maakt TP-G4 de beste keuze voor toepassingen in corrosieve omgevingen.

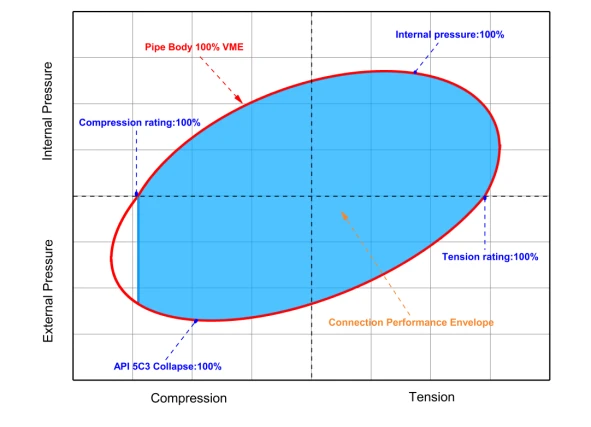

VME

Bewezen testen of toepassen

Kwalificatietest

TGRC-CNPC Tubular Good Research Center
TPCO - Het R&D-centrum van Tianjin Pipe Corporation

Typische prestaties

Leveringsrecorder

Prestaties van TP-G4-verbinding

Vraag TP-G4 technisch gegevensblad en aansluittekeningen aan.

4. Certificering van standaardprestaties: vier 100% gecombineerde belastingconformiteit

Alle voltooide TP-G4-verbindingen doorstaan ​​externe- en interne- volledige- evaluatietests om te voldoen aan de vier tot 100% uitgebreide prestatiecriteria die vereist zijn voor moderne complexe boorputprojecten:

• 100% nominale trekbelastingsweerstand
• 100% nominale weerstand tegen drukbelasting
• 100% interne drukopvangcapaciteit
• 100% weerstand tegen instorting door externe druk

Alle testrapporten komen overeen met ISO 13679:2025 CAL IV kwalificatieniveau voor ernstige serviceverbindingen en API Spec 5C5 nieuwste editie evaluatieprotocollen.

5. Toepasbare putomstandigheden en compatibele materiaalkwaliteiten

5.1 Doeltypen voor putten in het boorgat

• Horizontale olie- en gasbronnen
• Uitgebreid-bereik van lange waterverplaatsingsputten
• Hoge-gasbronnen met hoge- opbrengst
• Zure serviceputten met H₂S, CO₂ corrosieve media
• Diepe hoge-instortingsputten

5.2 Ondersteunde slang- en behuizingsmaterialen

• Compatibel met API 5CT-behuizingen en -buizen, waaronder J55, K55, N80, L80, C90, T95, P110 en Q125.
• H₂S/CO₂-corrosie-bestendige buisproducten van CRA-legering
• Hoge instortweerstand en hoge-sterkte naadloze stalen buizen
• Aangepaste hoge- legeringskwaliteiten voor ultra- zware bronomgevingen

Ontvang op maat gemaakte premium verbindingsoplossingen voor uw project.

6. Veelgestelde vragen (FAQ)

Vraag 1: Wat is een TP-G4 premium-verbinding?

A1: TP-G4 is de 4e generatie gepatenteerde gas-dichte premium schroefdraadverbinding onder de Tianjin Pipe Factory TP-serie, ontworpen voor complexe horizontale, uitgebreide-reikwijdte en corrosieve zure olie- en gasbronnen, gekwalificeerd via ISO 13679 CAL IV-tests en API 5C5 volledige gecombineerde belastingsevaluatie met vier-100% spannings-, compressie-, interne en externe drukprestatienormen.

Vraag 2: Welk maatbereik omvat TP-G4?

A2: Standaard nominale afmetingen van TP-G4 premium-aansluiting is 5 inch tot 14-3/8 inch voor oliebehuizing en productiebuizen.

V3: Waar worden de TP-G4 HT- en TP-G4 (SC)-varianten voor gebruikt?

A3: TP-G4 HT is een versie met hoog koppel voor projecten die een hogere koppel-tolerantie vereisen; TP-G4 (SC) variant met speciale speling is ontworpen voor lage toleranties in boorgaten met een smalle ringvormige ruimte.

Vraag 4: Waarom past het TP-G4-ontwerp met lage- spanningen bij corrosieve zure putten?

A4: FEA-simulatie bewijst een uniforme lage spanning over alle verbindingscontactgebieden, waardoor het risico op spanningscorrosiescheuren (SCC) aanzienlijk wordt verminderd bij blootstelling aan H₂S- en CO₂-vormingsvloeistof, waardoor een betrouwbare afdichting op lange termijn- wordt bereikt onder cyclische complexe belastingen.

V5: Welke internationale normen kwalificeren de TP-G4-prestaties?

A5: De gezamenlijke evaluatie van TP-G4 op volledige- schaal voldoet aan de nieuwste ISO 13679:2025 (CAL IV ernstig serviceniveau), API Spec 5C5 en ISO 12835 testnormen voor buisverbinding, erkend door wereldwijde olie- en gasexploitanten.

V6: Waarin verschilt TP-G4 van oudere premiumverbindingen uit de TP-serie?

A6: Vergeleken met TP-G2 en vroege TP-gesptypes, verbetert TP-G4 het dubbele afdichtingssysteem met ongelijke interferentie, voegt negatieve- hoeklagerdraad toe, volledige structurele optimalisatie met lage- spanning en gestroomlijnd binnenstroomkanaal, waardoor de gasdichtheid, de -koppelweerstand, het anti-buigvermogen en de vloeistoftransmissie-efficiëntie voor moderne complexe diepe putten worden verbeterd.

7. Conclusie – Industriële waarde van TP-G4 Premium-verbinding

Gesteund door het CNAS-gecertificeerde laboratoriumtestsysteem van Tianjin Pipe Factory, volledige FEA-simulatieverificatie en wereldwijde service-ervaring op olievelden, levert de premiumverbinding van de TP-G4 4e generatie stabiele gas-dichte afdichting en volledige mechanische belastingscapaciteit onder de zwaarste servicescenario's onder in het boorgat. Het biedt een kosteneffectieve, volledig gestandaardiseerde premium oplossing met schroefdraad voor grote internationale E&P-exploitanten die horizontale, grotere- bereik- en zure corrosieve olie- en gasreservoirs ontwikkelen, en blijft een van de meest genoemde hoogwaardige premium verbindingsontwerpen- in de technische documentatie van buistechniek.
