In de boorwereldBoor kragenEnZwaargewicht boorpijp (HWDP) zijn beide zware componenten die aan de onderkant van de boorkolom worden gebruikt, maar ze dienen verschillende technische doeleinden.
Gewicht nodig zonder de stijfheid?Ontdek onze inventaris van zeer sterke-spiraal-HWDP.
Wat is een boorhalsband?
A Boor kraagis het zwaarste en meest stijve deel van de boorkolom. Het is een dik-wandige, zware stalen cilinder die zich helemaal onderaan het geheel bevindt, direct boven de bit.
Primaire functie:Om te voorzienGewicht op bit (WOB). Het enorme gewicht maakt gebruik van de zwaartekracht om het bit in de rots te duwen. Het houdt ook de rest van de boorstreng binnenspanningom te voorkomen dat de dunnere boorpijp knikt.
Ontwerp:Het is meestal een enkel, massief stuk gelegeerd staal met een klein gaatje in het midden. Het heeft een uniforme buitendiameter (OD) van begin tot eind.
Soorten:Glad (glad oppervlak) of spiraalvormig (gegroefd om "differentieel vastplakken" in de boorput te voorkomen).
Wat is zwaargewicht boorpijp (HWDP)?
HWDPis een overgangsinstrument. Het is een dik-wandige pijp die tussen de flexibele boorpijp en de stijve boorkragen zit.
Primaire functie:Om op te treden alsbuffer/overgangszone. Het voorkomt dat de flexibele boorpijp breekt op het punt waar deze de stijve boorkragen raakt. Ingericht of horizontaal borenHWDP wordt vaak gebruikt in plaats van halsbanden om gewicht te geven, omdat het flexibel genoeg is om rond de bochten te gaan.
Ontwerp:Het ziet eruit als een standaard boorpijp, maar met veel dikkere wanden. Het meest opvallende kenmerk is eenMiddelste slijtkussen(een verhoogde "uitstulping" in het midden van de pijp) die het pijplichaam beschermt tegen slijtage en stijfheid toevoegt.
Soorten:Integraal (uit één stuk) of gelast.
Verschillen: boorhalsband versus HWDP
| Functie | Boor kraag | Zwaargewicht boorpijp (HWDP) |
| Positie | Helemaal onderaan de snaar. | Tussen boorpijp en kragen. |
| Gewicht | Zwaarste(Max. WOB). | Gemiddeld (matige WOB). |
| Flexibiliteit | Stijf/stijf(Niet buigen). | Flexibele(Kan wel wat buiging verdragen). |
| Visuele functie | Uniforme cilinder (glad of spiraalvormig). | Heeft eenMiddelste slijtkussen(Verhoogd midden). |
| Verbinding | Integrale schroefdraad (zelfde buitendiameter als body). | Lange gereedschapsverbindingen (zoals standaardbuis). |
| Vasthoudend risico | Hoog (hoog contactoppervlak). | Laag (middenkussen vermindert contact). |
| Primair puttype | Verticale putten. | Directionele en horizontale putten. |
| Stress-rol | Zorgt voor de neerwaartse kracht. | Vermindert vermoeidheid in de overgangszone. |

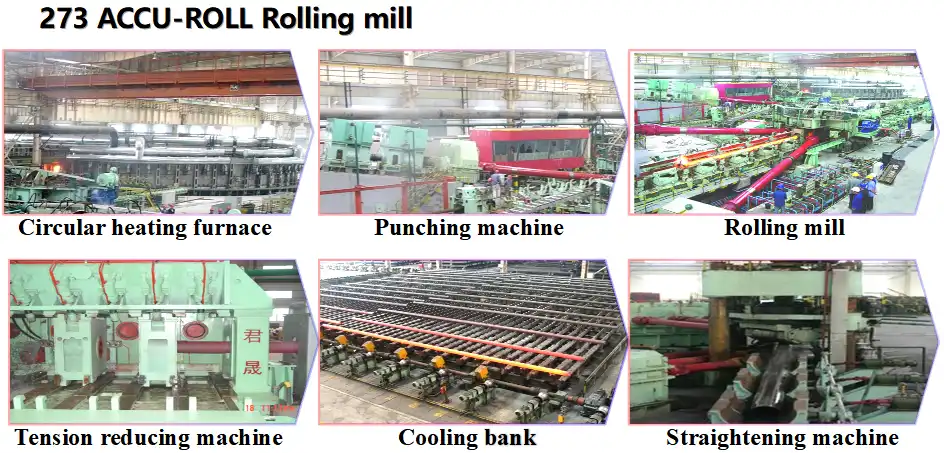

API 5DP Pijpfabriek

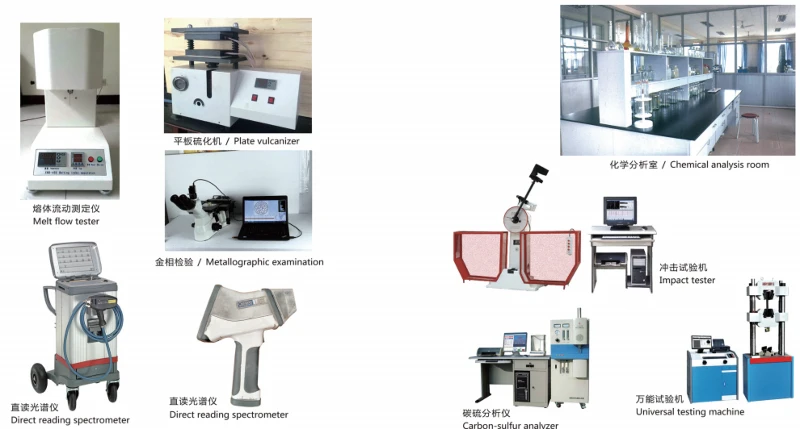

API 5DP pijptestapparatuur
API 5DP Pipe-certificaat
Veelgestelde vragen
Hoe zwaar zijn boorkragen?
Het lengtegewicht per eenheid van boorkragen varieert doorgaans van 150 tot 360 kg/m, afhankelijk van hun buitendiameter, wanddikte en materiaal. Volgens algemene gegevens wegen standaard boorkragen ongeveer 150–180 kg/m per meter, terwijl grotere -boorkragen of boorkragen met een hoge- dichtheid (zoals die gemaakt van 4330V gelegeerd staal) een gewicht kunnen bereiken van 300–360 kg/m.
Wat is het doel van zware boorpijpen?
De primaire functie van zware- boorpijpen (HWDP) is het verzachten van de abrupte dwars- verandering in de dwarsdoorsnede van de boorkolom tussen de boorkragen en standaard boorpijpen, waardoor de spanningsconcentratie wordt verminderd en vermoeiingsschade aan de boorpijp wordt voorkomen. Geïnstalleerd tussen de boorpijp en boorkragen als overgangssectie, verdeelt het effectief de buigspanningen en verlengt het de levensduur van het boorsamenstel. Bovendien ligt het gewicht per eenheid tussen dat van de boorpijp en de boorkragen, waardoor het boorkragen gedeeltelijk kan vervangen, de haakbelastingen kan verminderen en in gerichte putten het koppel en de weerstand kan verlagen, waardoor de controle over het boorgattraject wordt verbeterd.
