API 5L GRB SSAW-buis voor transport en structureel oliegasvloeistof
API 5L klasse B (GRB) SSAW-buis (spiraal ondergedompeld booglassen).is een veelzijdige en kosteneffectieve leidingoplossing, ontworpen voor het transport van olie, gas en water met een grote- diameter, maar ook voor structurele toepassingen met hoge- belasting, zoals heiwerk en brugondersteuning. Met een minimale vloeigrens van245 MPa (35.500 psi)en een treksterkte van415 MPa (60.200 psi), worden deze pijpen vervaardigd uit warm-gewalste stalen spoelen die spiraalvormig zijn gevormd en verbonden met behulp van dubbelzijdig- ondergedompeld booglassen, waardoor de productie mogelijk is van diameters tot wel3048 mm (120 inch).
Bij vloeistoftransport bieden ze betrouwbare prestaties voor systemen met lage{0}} tot- middelhoge druk, terwijl bij structurele rollen de spiraalvormige lasnaad zorgt voor verbeterde hoepelstijfheid en weerstand tegen knikken. Elke pijp ondergaat strenge100% röntgen- en ultrasone lasinspectienaast hydrostatische tests bij drukken die vaak hoger zijn10-15 MPa(afhankelijk van de wanddikte) om lek-{0}}dichte integriteit over lange- infrastructuur over lange afstanden te garanderen.
Specificatietabel
| Item | Details |
| Standaard | API-specificatie 5L (ISO 3183) |
| Cijfer | Graad B (L245) |
| Productniveau | PSL1 (standaard) of PSL2 (hoge prestaties) |
| Productiemethode | SSAW / HSAW (spiraalvormig ondergedompeld booglassen) |
| Buitendiameter (OD) | 219 mm – 3048 mm (8" – 120") |
| Wanddikte (WT) | 5,0 mm – 25,4 mm |
| Lengte | 6 m, 12 m of op maat tot 30 m voor structurele palen |
| Eindigt | Glad uiteinde (PE) of afgeschuind uiteinde (BE) |
| Oppervlaktebehandeling | Blanke, zwarte verf, 3LPE, FBE of cementmortelvoering |
Chemische samenstelling (massafractie%)
Opmerking: Waarden vertegenwoordigen de maximaal toegestane limieten voor klasse B.
| Productniveau | C (max.) | Mn (max.) | P (max.) | S (max.) | Ander |
| PSL1 | 0.28 | 1.20 | 0.030 | 0.030 | Cu, Ni, Cr, Mo (optioneel) |
| PSL2 | 0.24 | 1.20 | 0.025 | 0.015 | CEiiw Kleiner dan of gelijk aan 0,43 |
Mechanische eigenschappen
| Eigendom | Vereiste (metrisch) | Vereiste (gebruikelijk in de VS) |
| Opbrengststerkte (min) | 245 MPa | 35.500 psi |
| Treksterkte (min) | 415 MPa | 60.200 psi |
| Opbrengstverhouding (max) | 0,93 (alleen PSL2) | 0,93 (alleen PSL2) |
| Verlenging (Af ) |
Groter dan of gelijk aan23% (ongeveer) |
Formule gebaseerd op oppervlakte |
| Impacttest (CVN) | Alleen vereist voor PSL2 | Alleen vereist voor PSL2 |
Productieproces (SSAW)
Afrollen en nivelleren:De warm-gewalste staalrol wordt uitgerold en platgedrukt.
Randfrezen:De randen van de stalen strip zijn gefreesd om een lasprofiel van hoge-kwaliteit te garanderen.
Spiraalvormige vorming:De strip wordt in een vormmachine gevoerd die deze onder een specifieke hoek in een spiraalvormige (helische) vorm buigt.
Ondergedompeld booglassen:Er wordt continu dubbelzijdig-zijdig gelast. Eerst wordt de binnennaad gelast, gevolgd door de buitennaad met behulp van een elektrische boog onder een laag vloeimiddel.
Snijden:De doorlopende buis wordt met behulp van plasma- of mechanische zagen op de gewenste lengtes gesneden.
Kwaliteitsborging (testvereisten)
Om ervoor te zorgen dat de buis geschikt is voor zowel transport onder hoge- als structurele gewichtsbelasting-:
Hydrostatisch testen:Elke afzonderlijke leiding is gevuld met water en onder druk gezet (volgens API 5L-tabellen) om lekkage of vervorming te voorkomen.
Röntgeninspectie (RT):100% röntgen-ray van de lasnaden (vooral aan de buisuiteinden) om interne defecten zoals slak of porositeit op te sporen.
Ultrasoon testen (UT):Automatische UT-scan van de gehele lasnaad en het buislichaam om lamineringen of lasfouten op te sporen.
Dimensionale inspectie:Strikte controles op diameter, wanddikte, on-van-rondheid en lasrupshoogte.
Geleide buigtest:Monsters worden gebogen om ervoor te zorgen dat de lasnaad niet barst of loskomt van het moedermetaal.
Visuele inspectie:Controleren op onvolkomenheden in het oppervlak en ervoor zorgen dat de spiraalgeometrie consistent is.
GNEE API 5L GRB SSAW-buis voor olie-gasvloeistoftransport en constructief te koop
GNEE API 5L GRB SSAW-buis voor transport van oliegasvloeistof en structurele fabriek

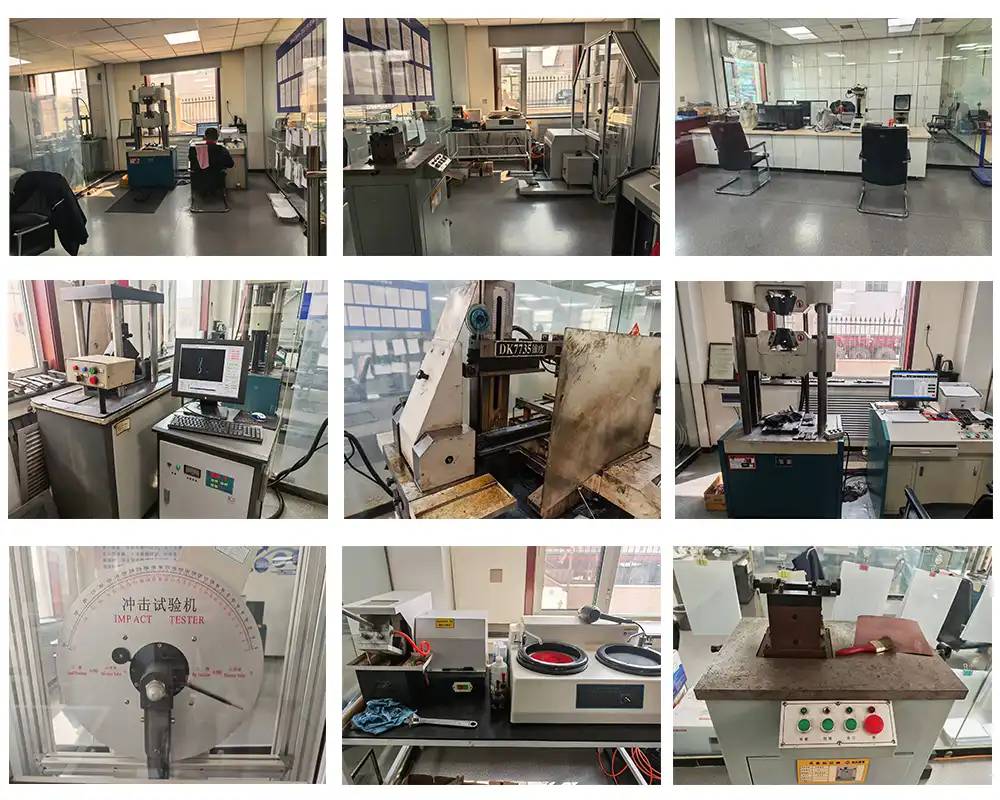

GNEE API 5L GRB SSAW-buis voor transport van oliegasvloeistof en structurele testapparatuur
GNEE API 5L GRB SSAW-buis voor olie-gasvloeistoftransport en structureel certificaat
Veelgestelde vragen
Wat is de vloeigrens van API 5L klasse B?
De minimale vloeigrens van API 5L klasse B is:
245 MPa(metrisch)
35.500 psi(VS gebruikelijk)
VoorPSL2pijpen, er is ook eenmaximaalvloeigrens van450 MPa (65.300 psi)om ervoor te zorgen dat het materiaal taai en lasbaar blijft.
Passen SSAW-buizen met een grote-diameter goed bij het veldlassen (aanpassen-)?
We volgen strikt de API 5L-toleranties, waardoor afwijkingen in de diameter van het buisuiteinde binnen de perken blijven±1%.
Voor buizen met een grote-diameter of zware-muur bieden wij aanPijpuiteinde breidt zich uitdiensten. Dit proces zorgt ervoor dat de pijpmonding perfect cirkelvormig is, waardoor de efficiëntie en uitlijning van het veldlassen aanzienlijk wordt verbeterd.
Welke anti-corrosiecoatings levert u voor ondergrondse werkzaamheden?
Wij bieden een uitgebreid assortiment coatingoplossingen:
Externe coating: 3LPE (3-laags polyethyleen)ofFBE (Fusion Bonded Epoxy)zijn de industriestandaarden voor ondergronds gebruik, met een levensduur van 30-50 jaar.
Interne voering:Vloeibare epoxy (voor vermindering van wrijving/corrosie) of cementmortelvoering (voornamelijk voor watertransmissie).
Structureel gebruik:Kale pijpen, zwarte vernis of epoxyzink-rijke primers.
